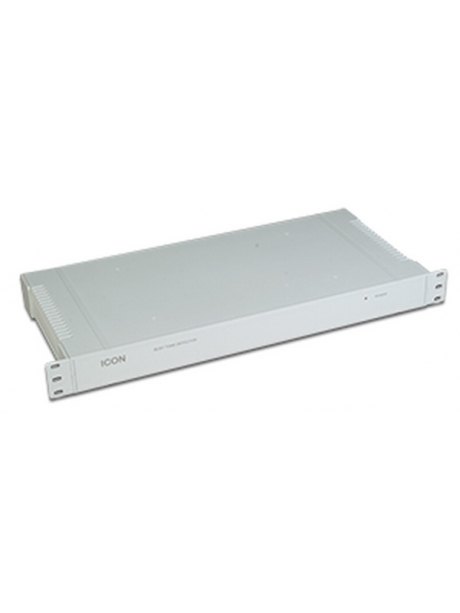

12-канальный детектор отбоя Icon BTD12

12-канальный детектор отбоя (отбойник) нужен для правильной работы мини-АТС при установлении соединений trunk to trunk, таких как переадресация внешнего вызова на городской или мобильный номер, работы автосекретаря DISA и других вариантов. ICON BTD12 преобразует "короткие гудки" в телефонной линии в понятный для офисной станции сигнал: разрыв шлейфа проводов или смену полярности. Без отбойника освобождение канала происходит только по таймеру, что приводит к длительной бесполезной занятости внешних телефонных каналов.

Технические характеристики 12-канального отбойника ICON BTD12

• Число каналов - 12;
• Собственное вносимое сопротивление - не более 100 Ом;
• Время неактивности устройства после снятия трубки - настраиваемое (заводское значение 15 с);
• Время реакции на появление сигнала "занято" - настраиваемое (заводское значение 5 с);
• Тип реакции - переполюсовка или размыкание шлейфа;
• Обнаруживаемые виды сигнала занятости - настраивается (по умолчанию 425 Гц);
• Питание от внешнего источника 9В;
• Габаритные размеры - 430х205х44 мм.

Особенности 12-канального детектора отбоя ICON BTD12

• Отбойник BTD12 предназначен для монтажа в 19' стойку;
• Все настройки производятся программированием с компьютера;
• Компьютер подключается через COM-порт RS232;
• При пропадании питания работоспособность линий сохраняется.

Рекомендации по использованию отбойника ICON BTD12

Советуем использовать 12-канальный детектор отбоя ICON на внешних линиях аналоговых мини-АТС с количеством каналов больше восьми. Устройство может также использоваться на внутренних линиях АТС с подключенными к ним IP-шлюзами.

Установка и подключение 12-канального детектора отбоя ICON

Детектор отбоя ICON BTD12 устанавливается в 19-ти дюймовую стойку. На задней стенке отбойника находятся разъемы порта RS-232, питания, линейного 25-парного кабеля Amphenol. На передней панели находится индикатор включения питания. Порядок программирования и пользования прибором описан в техописании и инструкции по эксплуатации.

Дополнительное программирование мини-АТС

• разрешить соединение типа “trunk to trunk”,
• установить длительность размыкания шлейфа, воспринимаемое портом как “отбой”, 500-1000мсек,
• установить таймер, обеспечивающий автоматическое отключение внешней линии портом (на случай потери питания) на время, равное максимальному ожидаемому времени разговора (например, 15 мин.) .
