Обзор профессионального всеволнового стационарного радиоприёмника экспортной версии (export version) Tecsun S-2200x

Приступая к распаковке радиоприемника с высокой чувствительностью Tecsun 2200x, обнаруживаем плотную картонную транспортировочную коробку, которая способна защитить фирменную коробку и сам радиоприемник от внешних воздействий, а также скрыть от посторонних глаз содержимое, что в некоторых случаях также бывает актуальным и полезным.

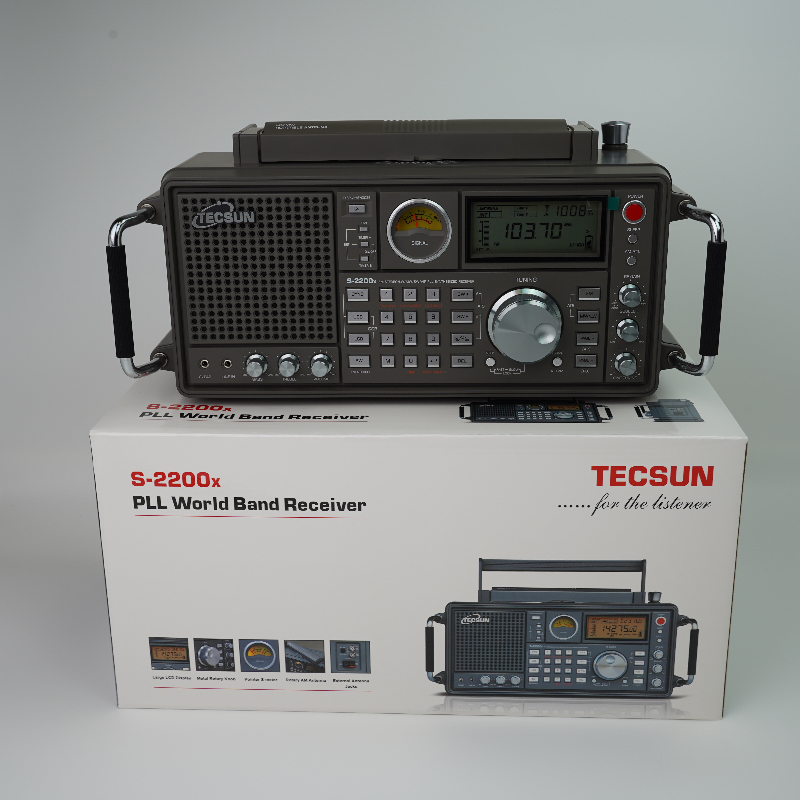

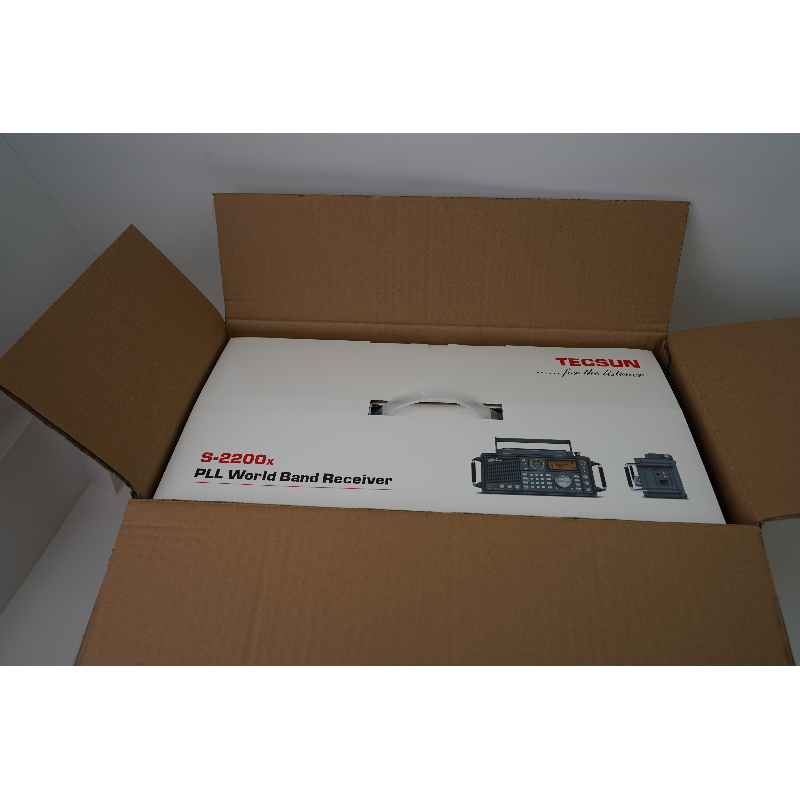

В транспортировочной коробке находим красочную и сочную оригинальную коробку стационарного радиоприемника. Фирменная коробка не только способствует дополнительной защите радиоприемника, но и вкратце показывает фоторяд некоторых особенностей, качественно выделяющих радиоприемник среди прочих, как бы знакомя нас с ним поближе.

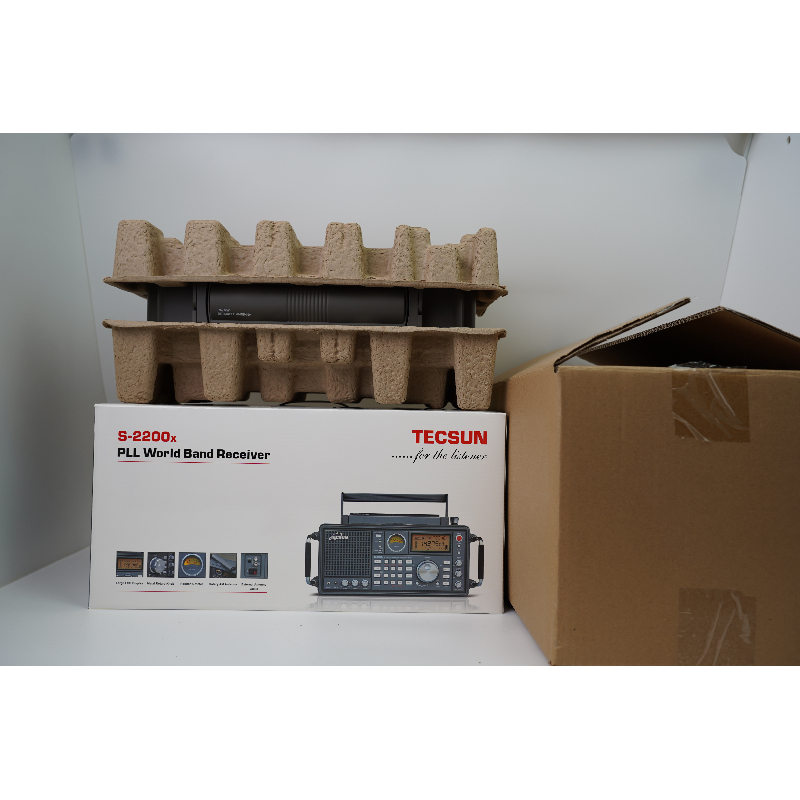

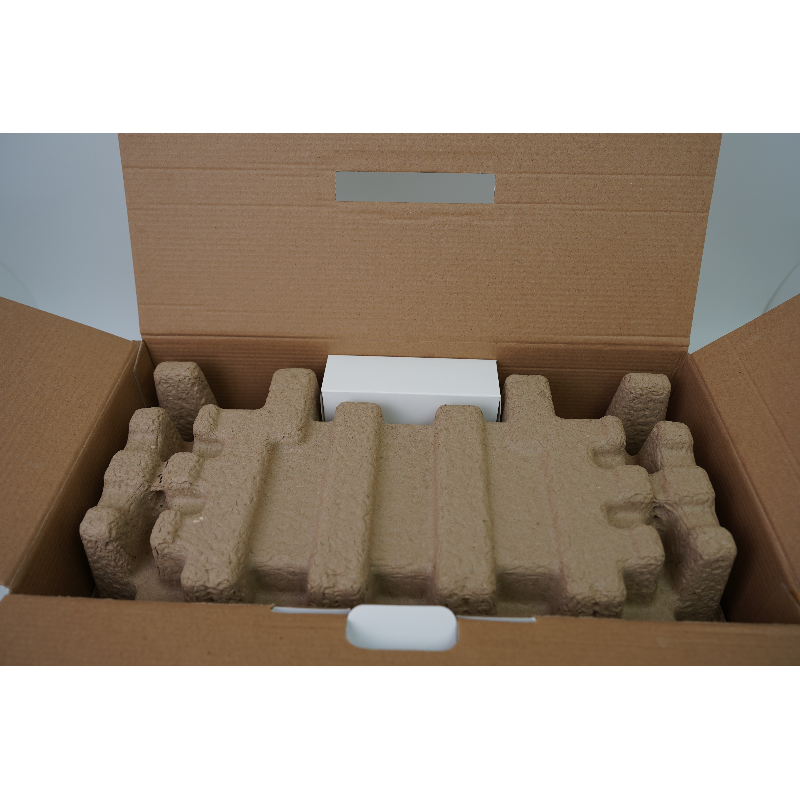

Сам Tecsun S-2200x расположен в плотных картонных уплотнителях, которые надежно его прикрывают. Таким образом упаковка надежно выполняет свои функции и имеет трехуровневую защиту (транспортировочная коробка, фирменная коробка и плотный упаковочный материал), что на самом деле правильно - качественная вещь должна быть надежно защищена!

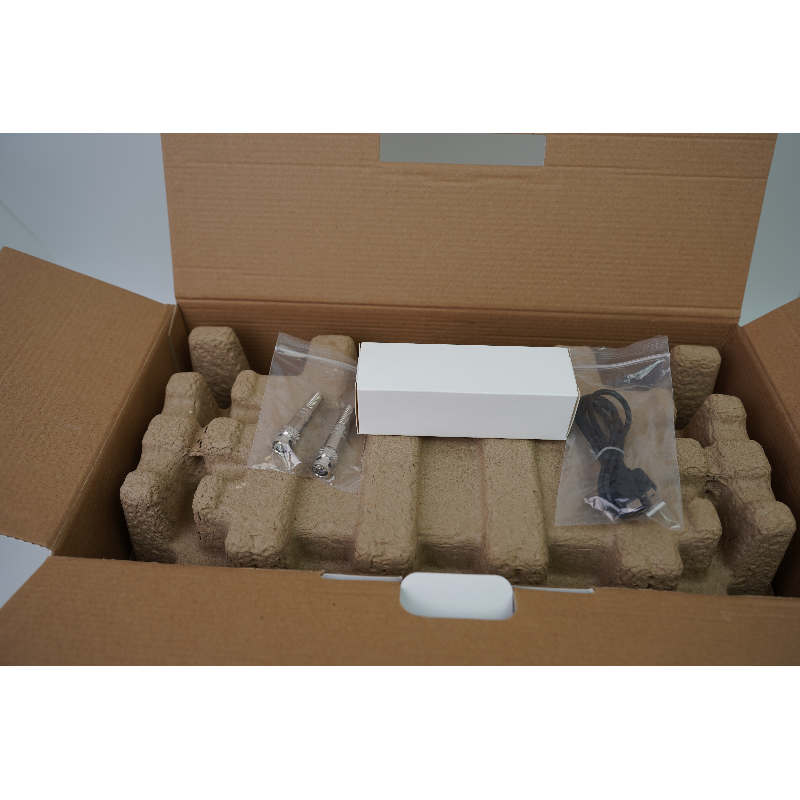

Сверху приёмника имеется белая коробочка, расположенная в специальной нише упаковочной структуры.

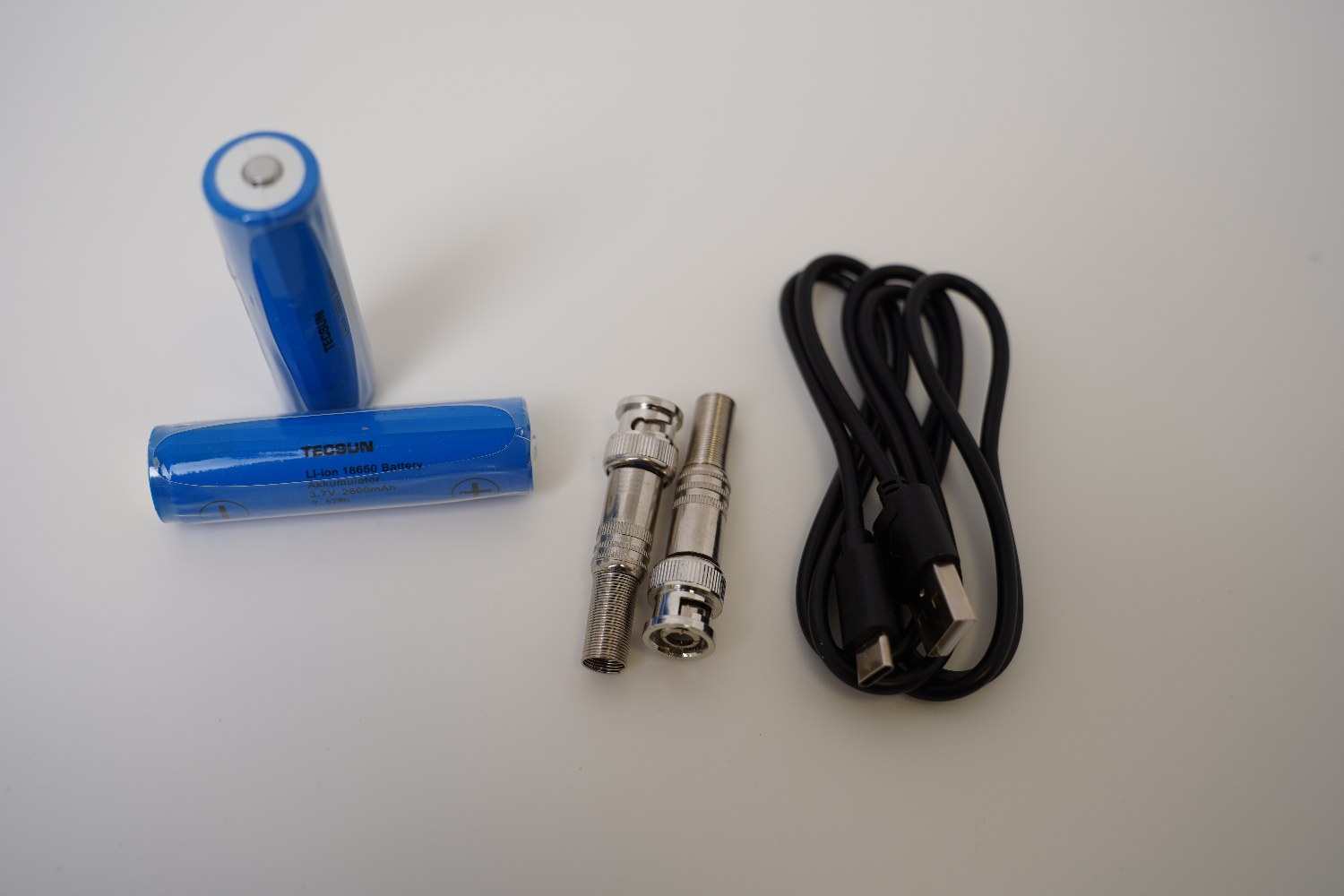

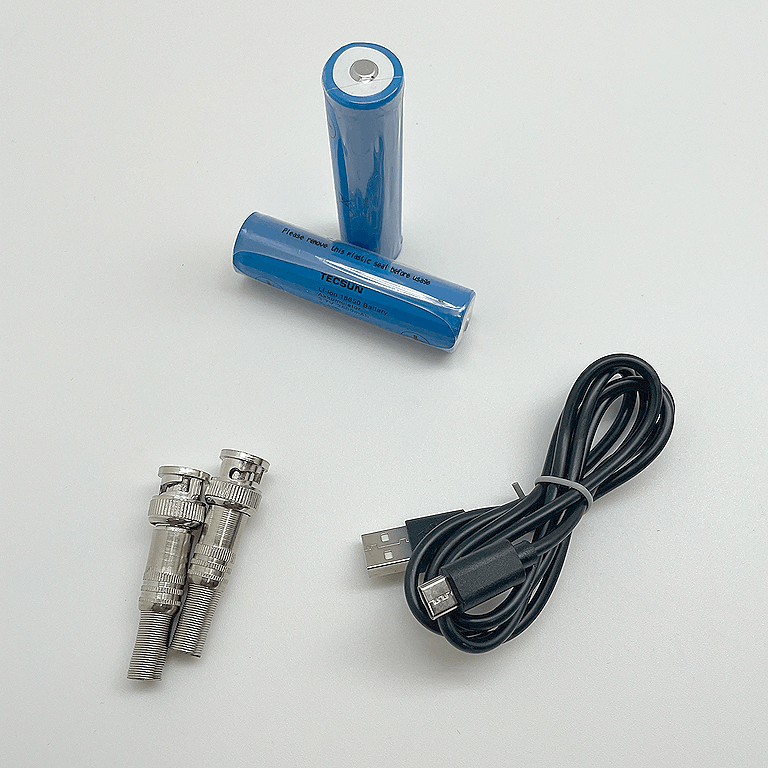

В этой коробочке находятся кабель питания USB Type C черного цвета длиной 1 метр (закреплен скруткой в зип пакетике), а так же 2 переходника для антенны BNC в зип пакетике.

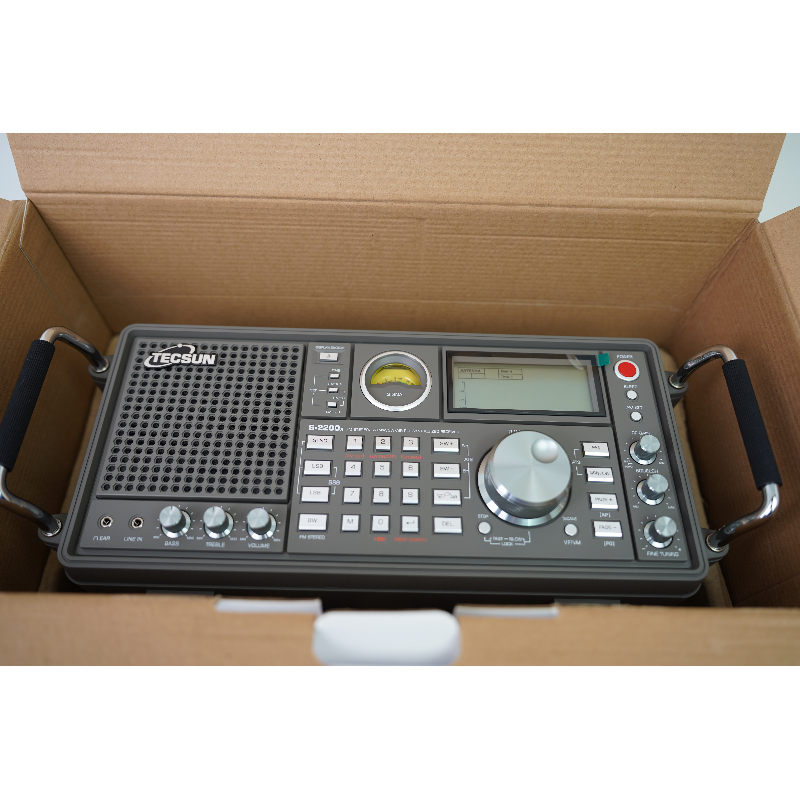

Сам стационарный радиоприемник находится в прозрачном пакетике (его сняли при фотосъемке), оберегающем его от возможных царапин и трений в процессе транспортировки. Приемник расположен в коробке мощными ручками верх для удобства его извлечения, а сами ручки посередине обрезинены для удобного и безопасного использования.

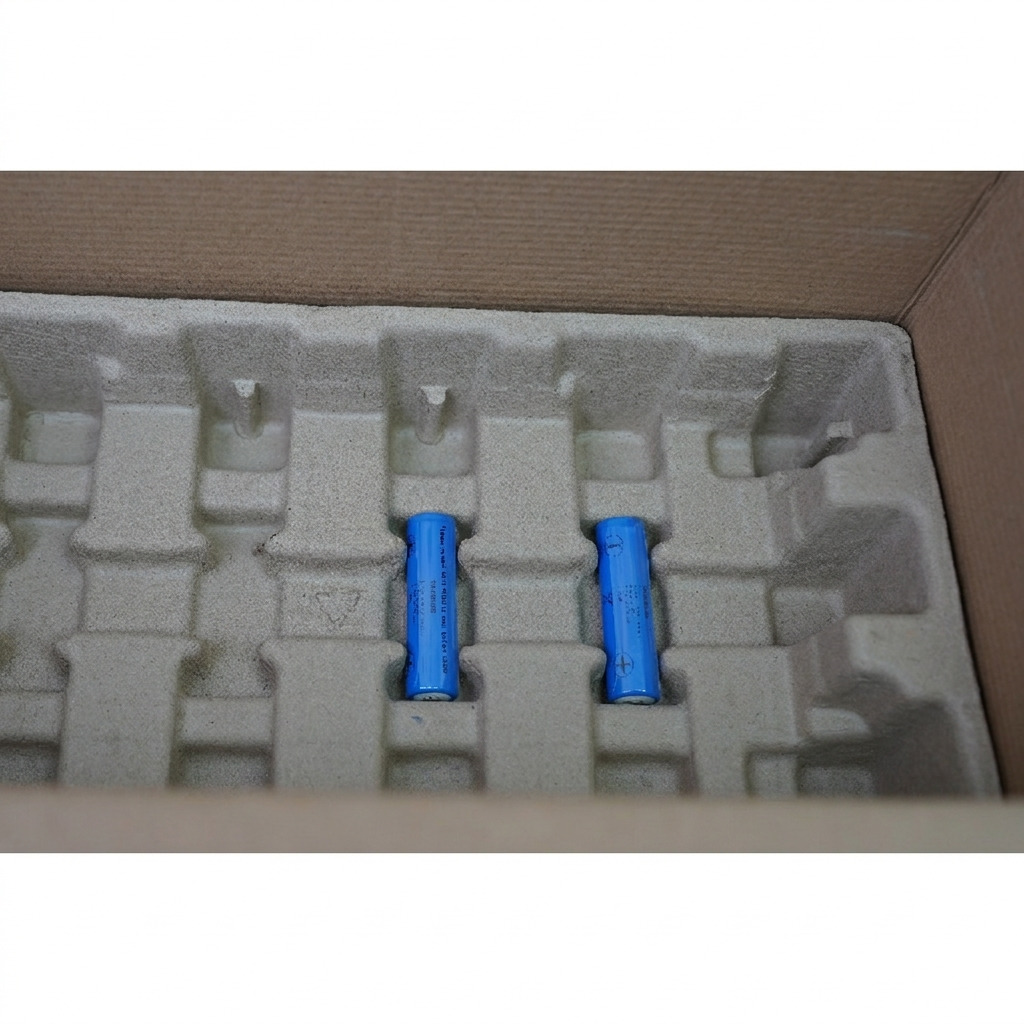

На глубине коробки в специальных нишах упаковочного материала находятся два литиевых аккумулятора типоразмера 18650 и емкостью 2600 мАч, они запаяны пленкой

Вес радиоприемника в упаковке: 3.955 кг. Размеры упаковки: 230x240x440 мм. Вес самого радиоприемника без элементов питания 2.47 кг, Размеры 153x372x183 мм.

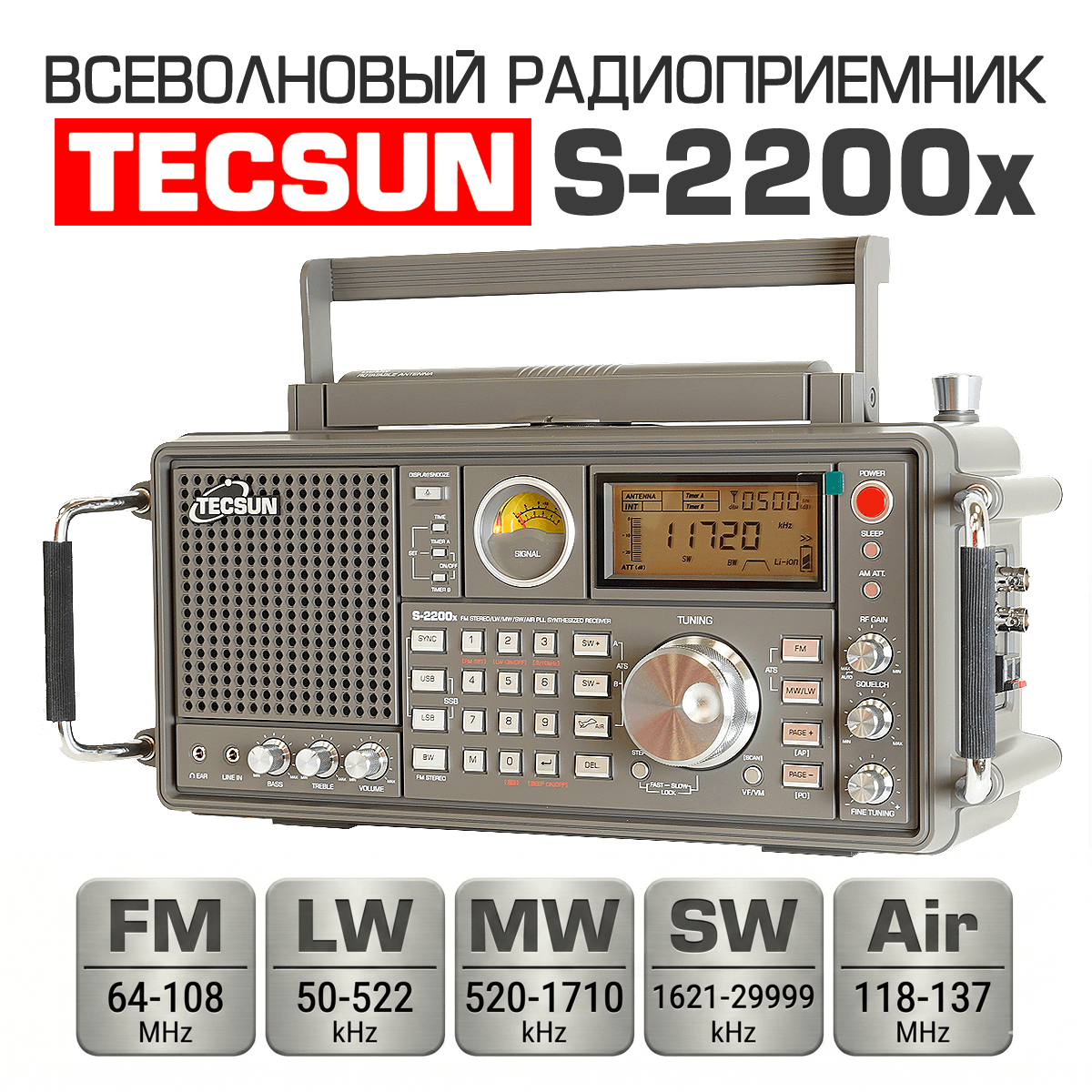

Одна из важных особенностей Tecsun S-2200x в том, что он "многолик". Вы не ошибетесь если назовете его: радиоприемник КВ, радиоприемник УКВ, ФМ радиоприемник, стационарный радиоприемник, FM стерео радиоприемник, радиоприемник SW. Одним словосочетанием - всеволновый стационарный радиоприемник.

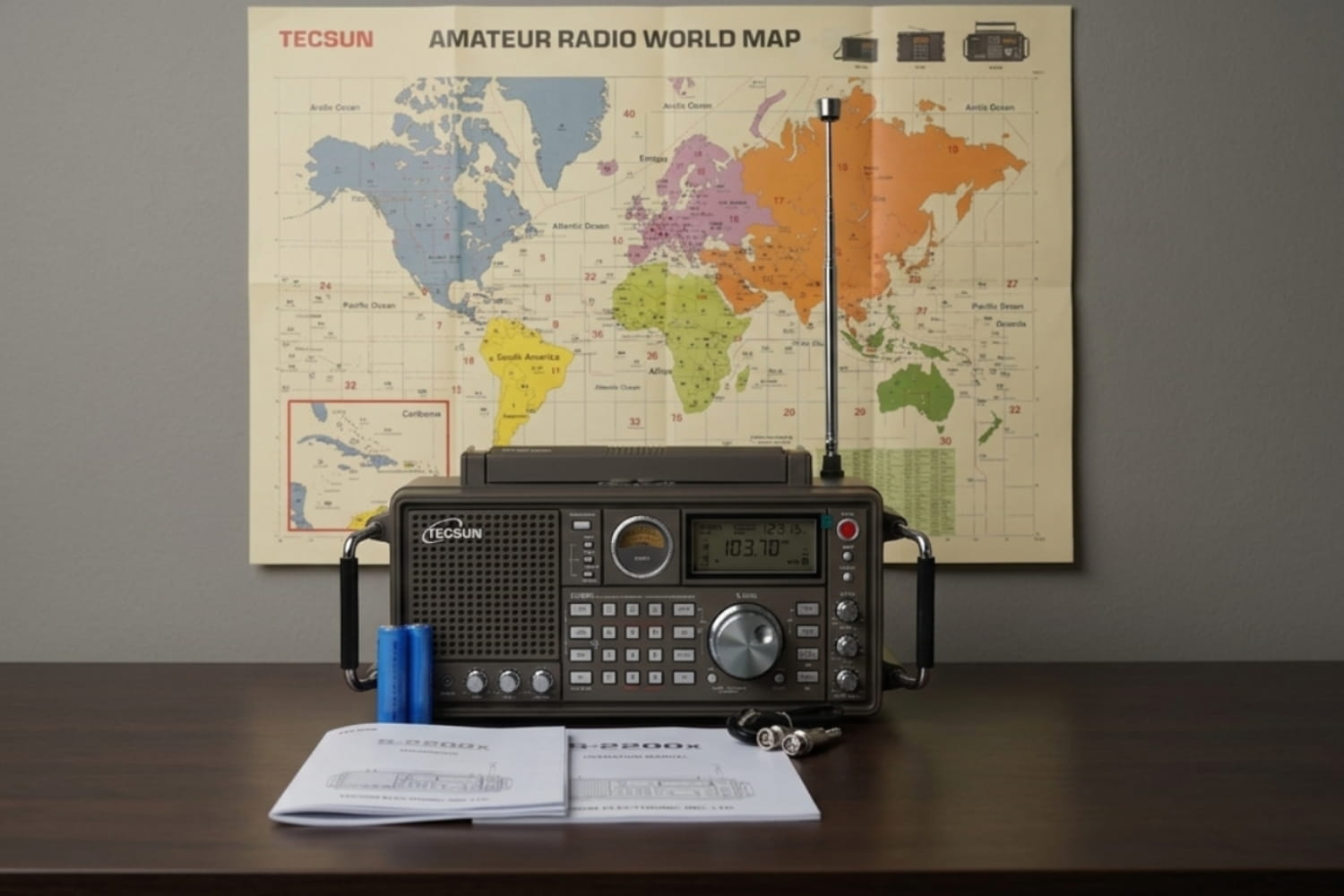

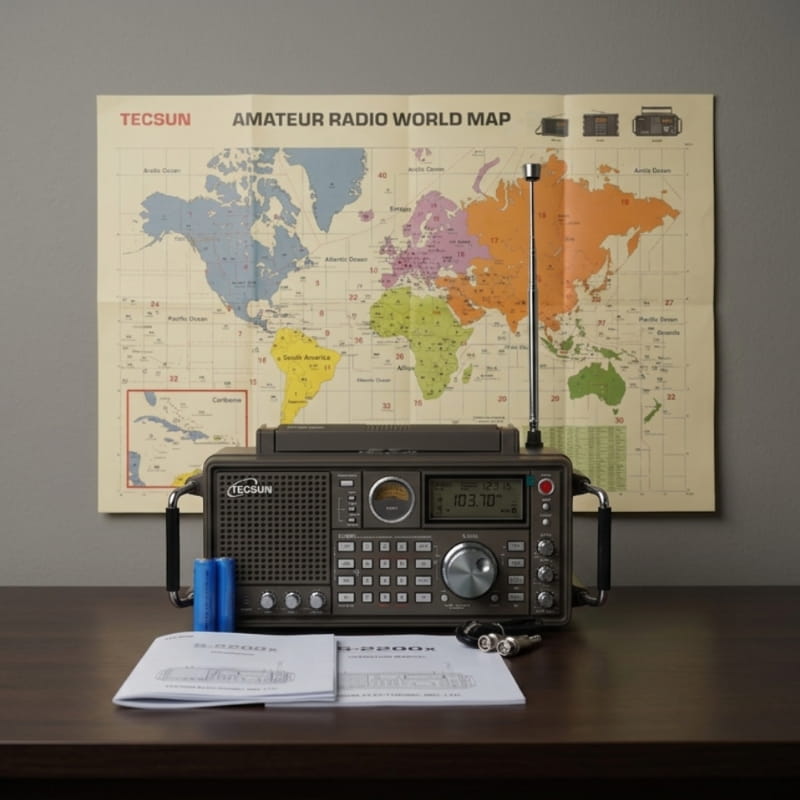

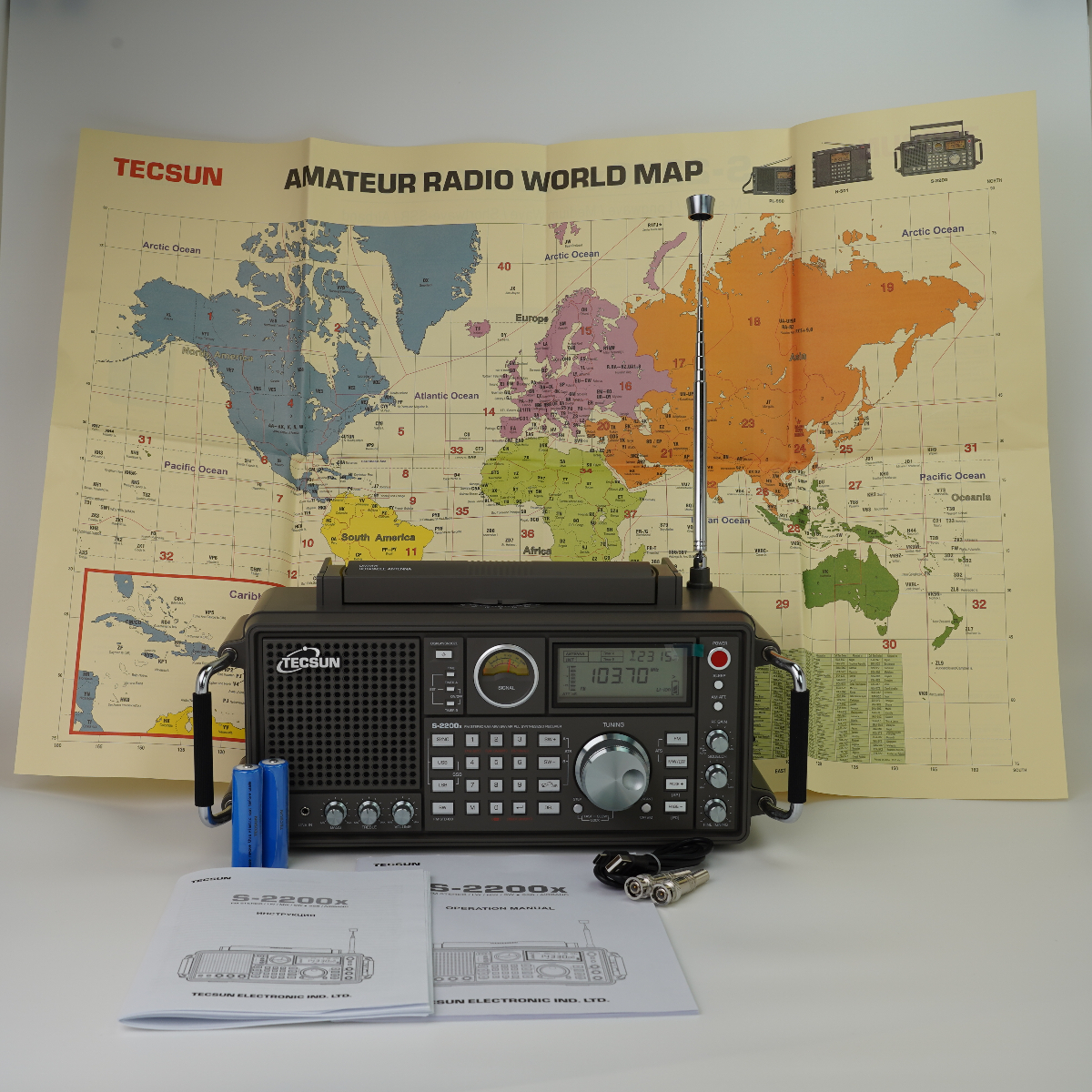

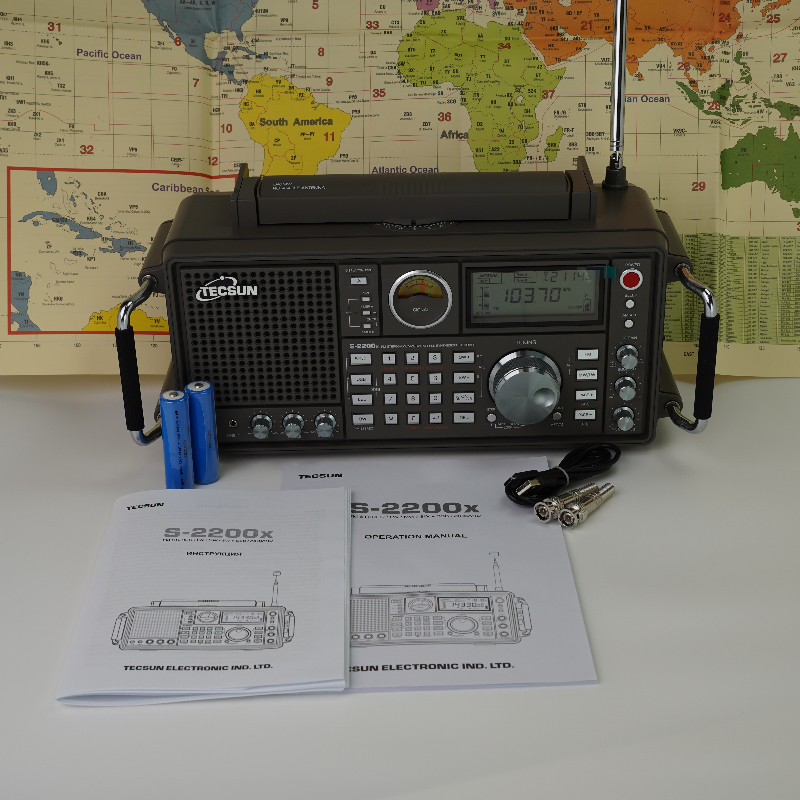

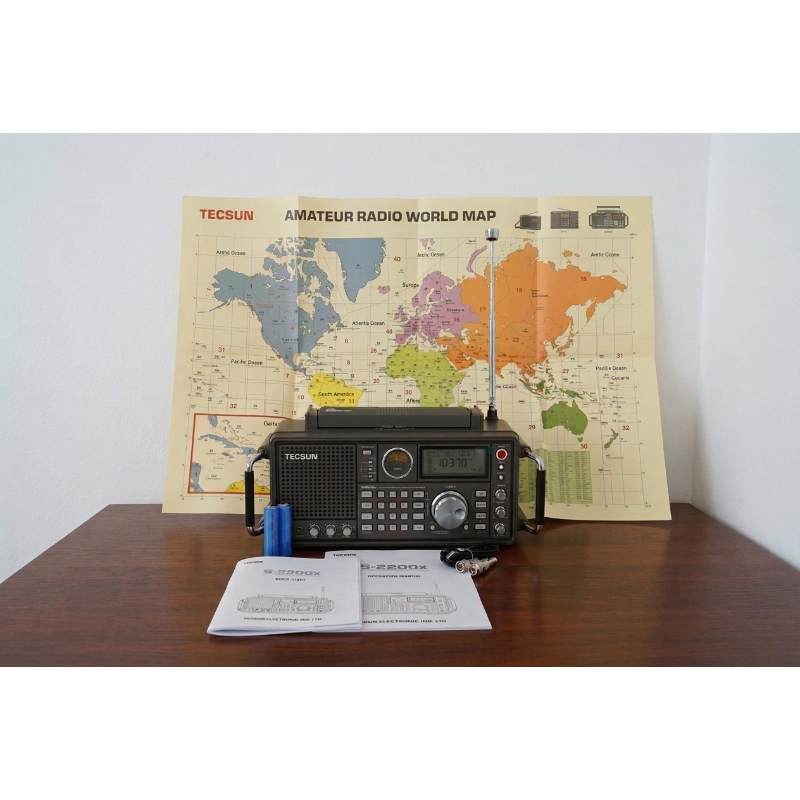

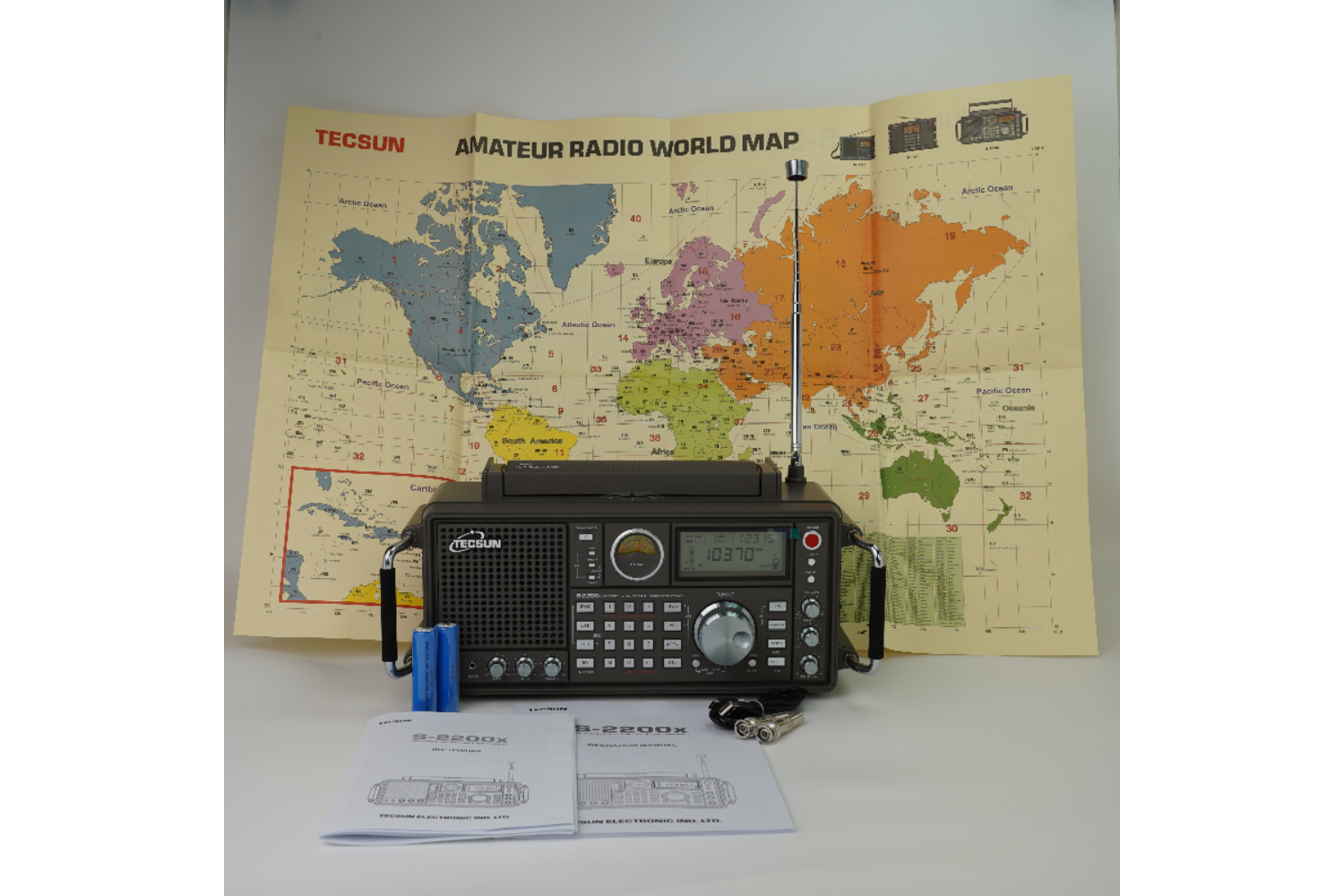

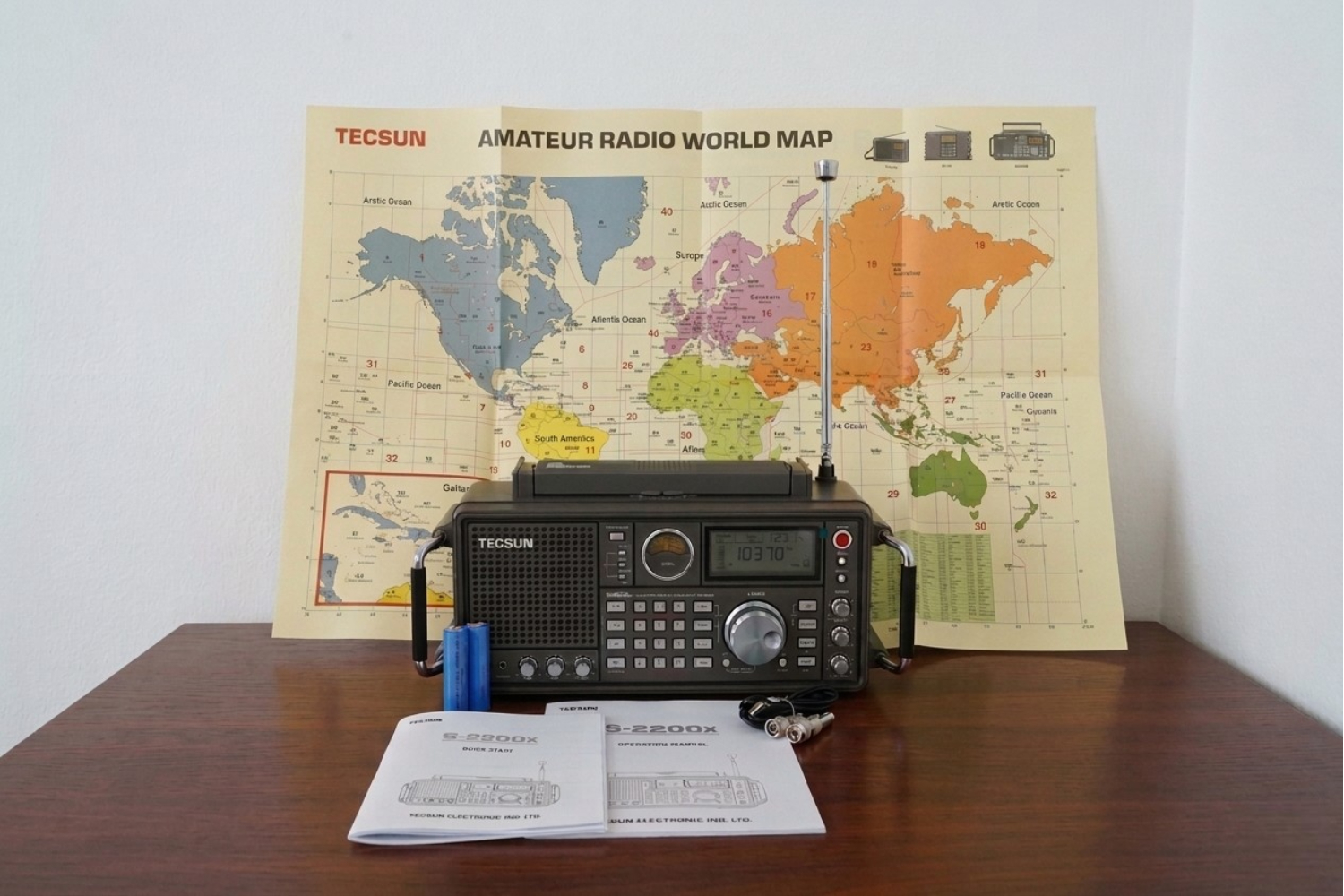

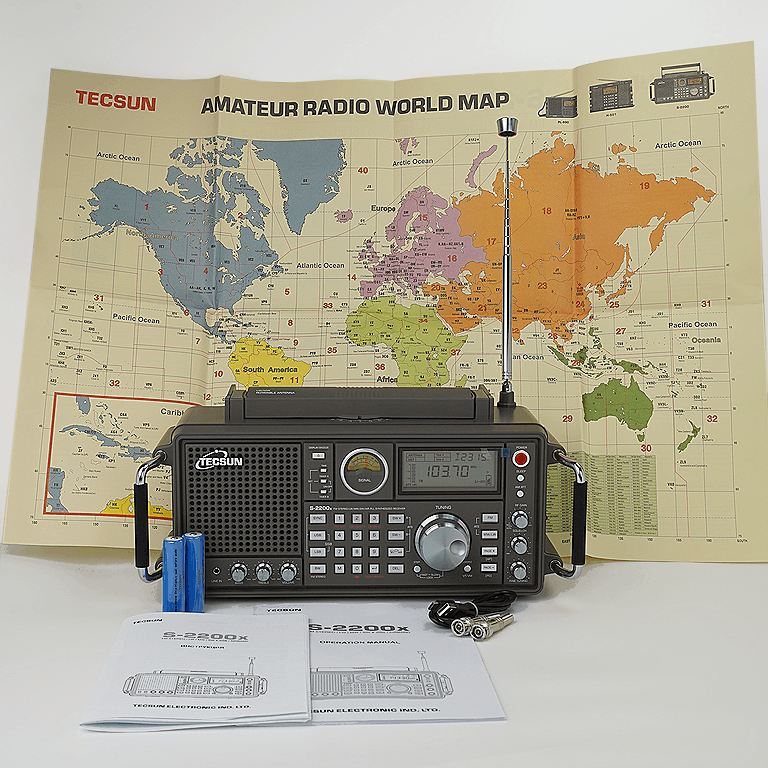

В комплекте с радиоприемником присутствует большая и яркая радиолюбительская карта мира. Она показывает распределение международных любительских позывных ITU (Международный союз электросвязи (МСЭ)). Карта может быть полезна радиолюбителям и помочь путешествовать по радиоволнам в различные уголки нашей необъятной руками, но объятной радиоволнами планете.

Одной из изюминок комплектации радиоприемника Тексан 2200 является наличие сразу двух инструкций - на английском и русском языке. Инструкция на русском языке переведена максимально качественно, со знанием дела и ответственным подходом. Любой радиолюбитель сможет погрузиться в мир радиоволн, расширяя повседневные возможности с помощью данного лучшего радиоприёмника.

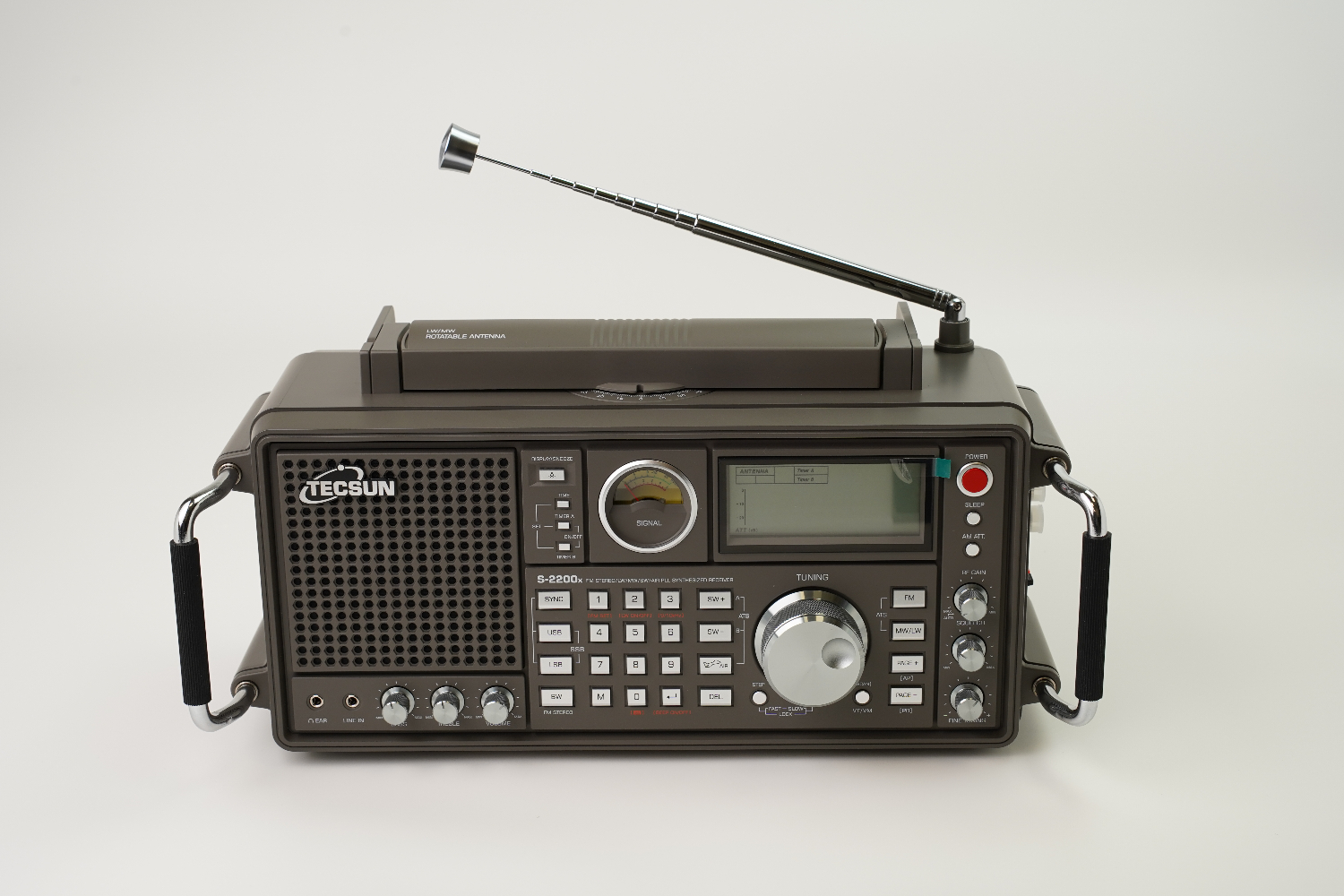

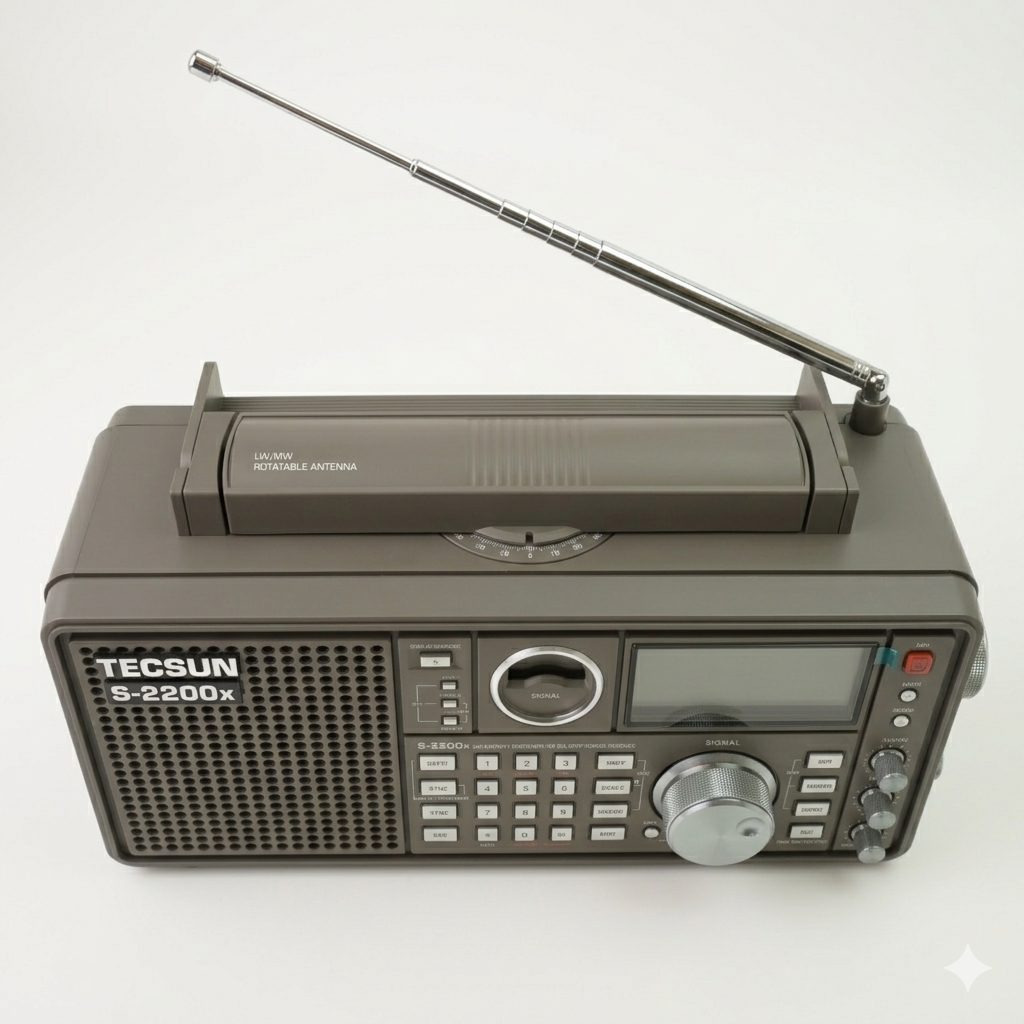

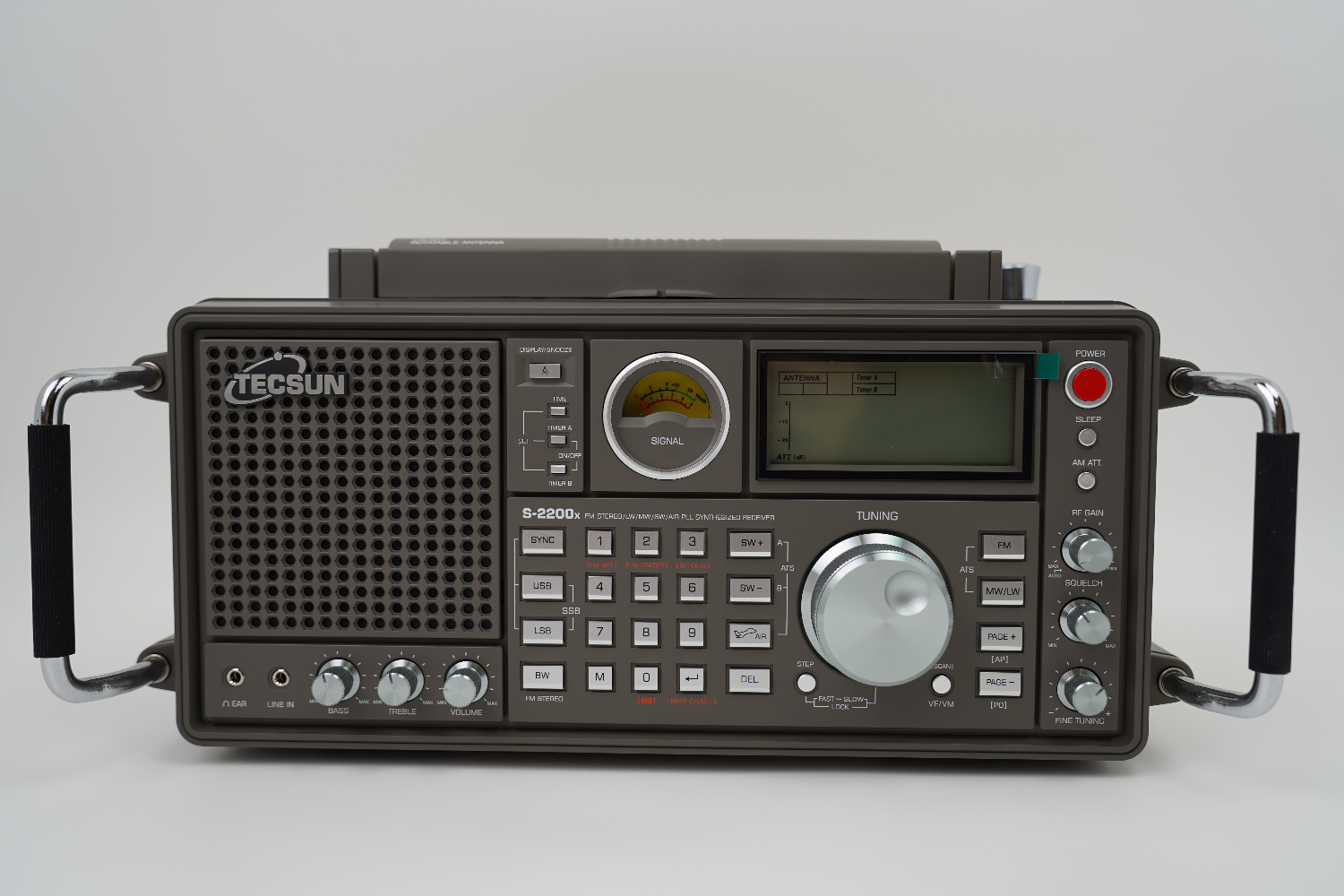

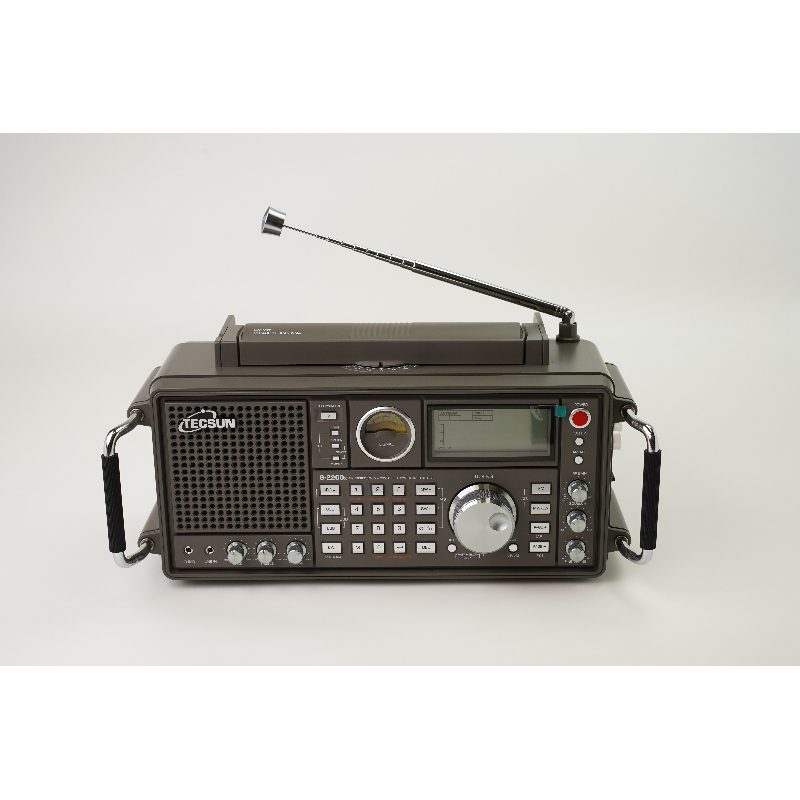

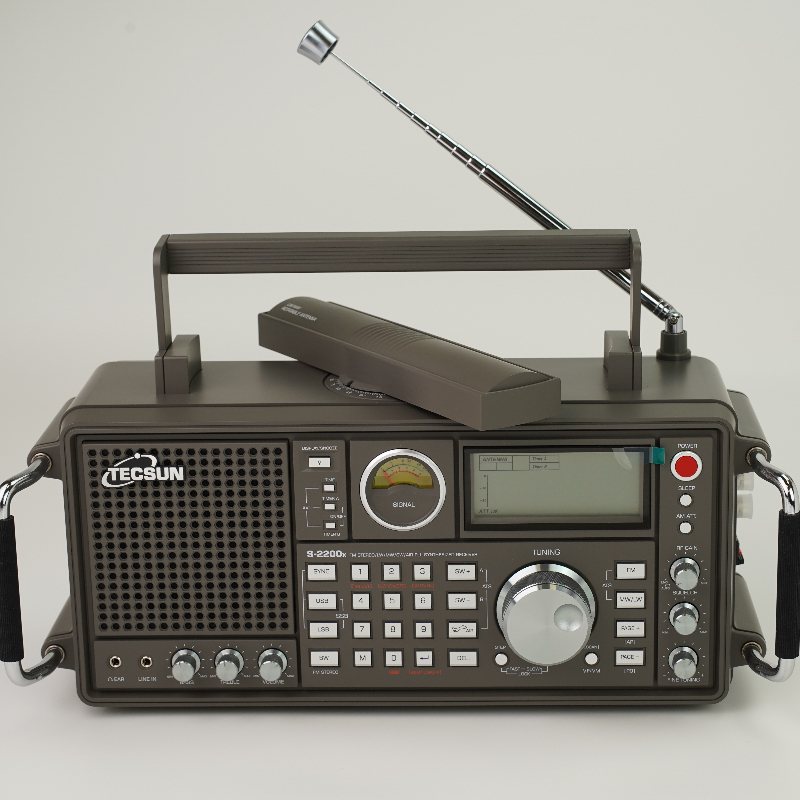

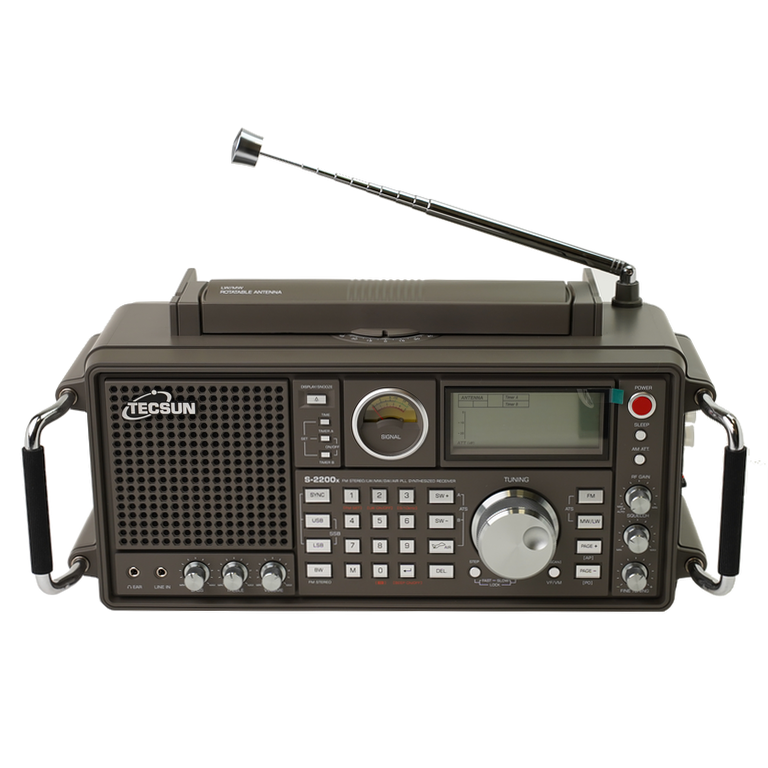

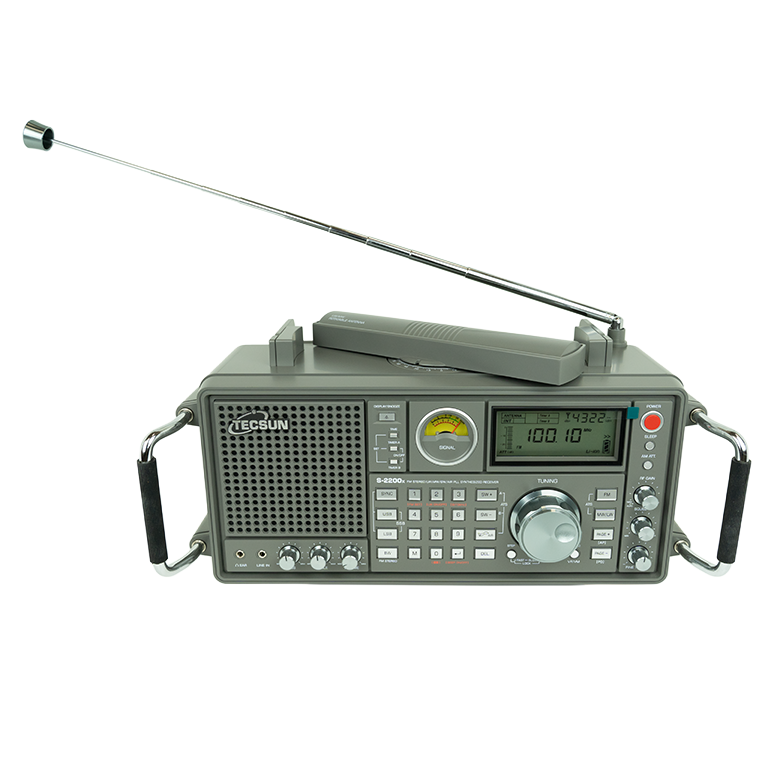

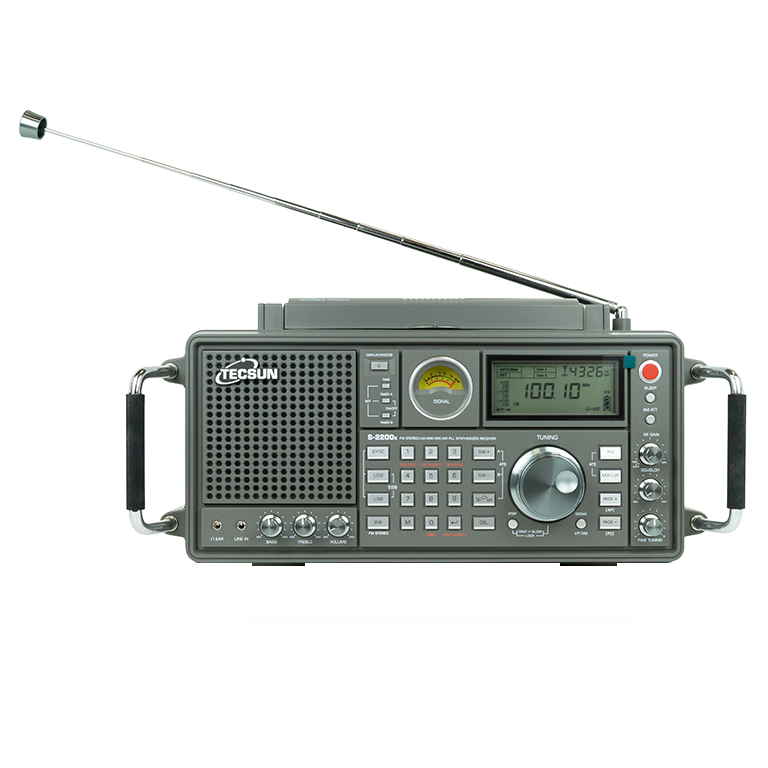

Сверху располагаются ферритовая и телескопическая антенны. По краям мощные ручки с резиновыми вставками. На передней части мы видим достаточно большой и мощный для радиоприемника динамик. По центру находится окно со шкалой чувствительности уровня сигнала и большой функциональный дисплей с подсветкой. Вокруг дисплея расположено множество кнопок управления, но о них дальше в обзоре.

Телескопическая антенна/вибратор радиоприемника имеет 9 секций и изящную ручку, предназначенную для удобного вытягивания и складывания колен самой антенны. Длина колен снизу вверх: первое - 11.5 см, второе и третье - около 10 см, четвертое и пятое - около 9.5 см, шестое - около 9.3 см, седьмое - около 9 см, восьмое - около 8.5 см и девятое вместе с наконечником - около 9.5 см. Общая длина телескопического вибратора/антенны составляет примерно 87 см.

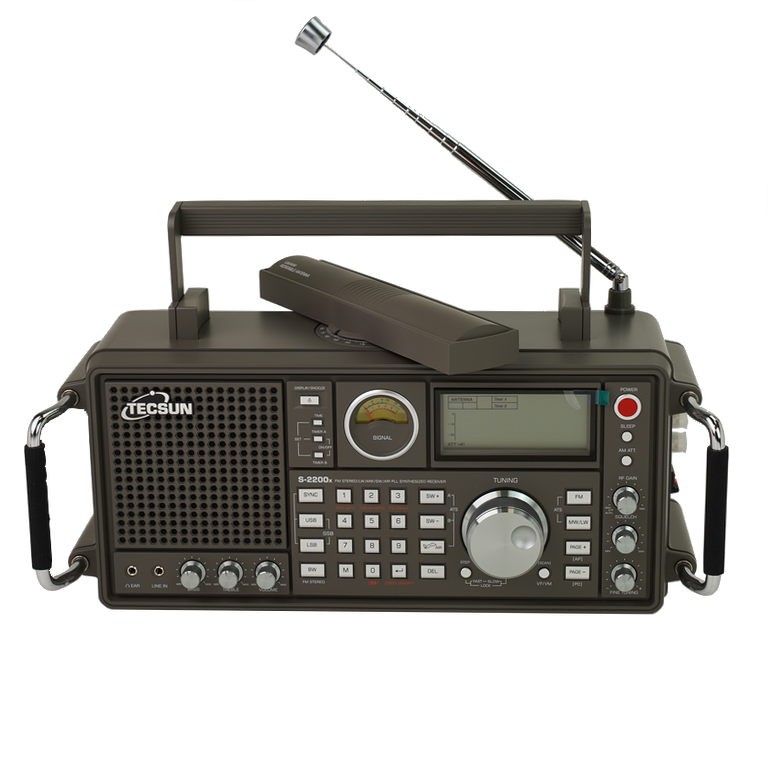

Также сверху имеется складная добротная ручка для удобной переноски стационарного радиоприемника Tecsun.

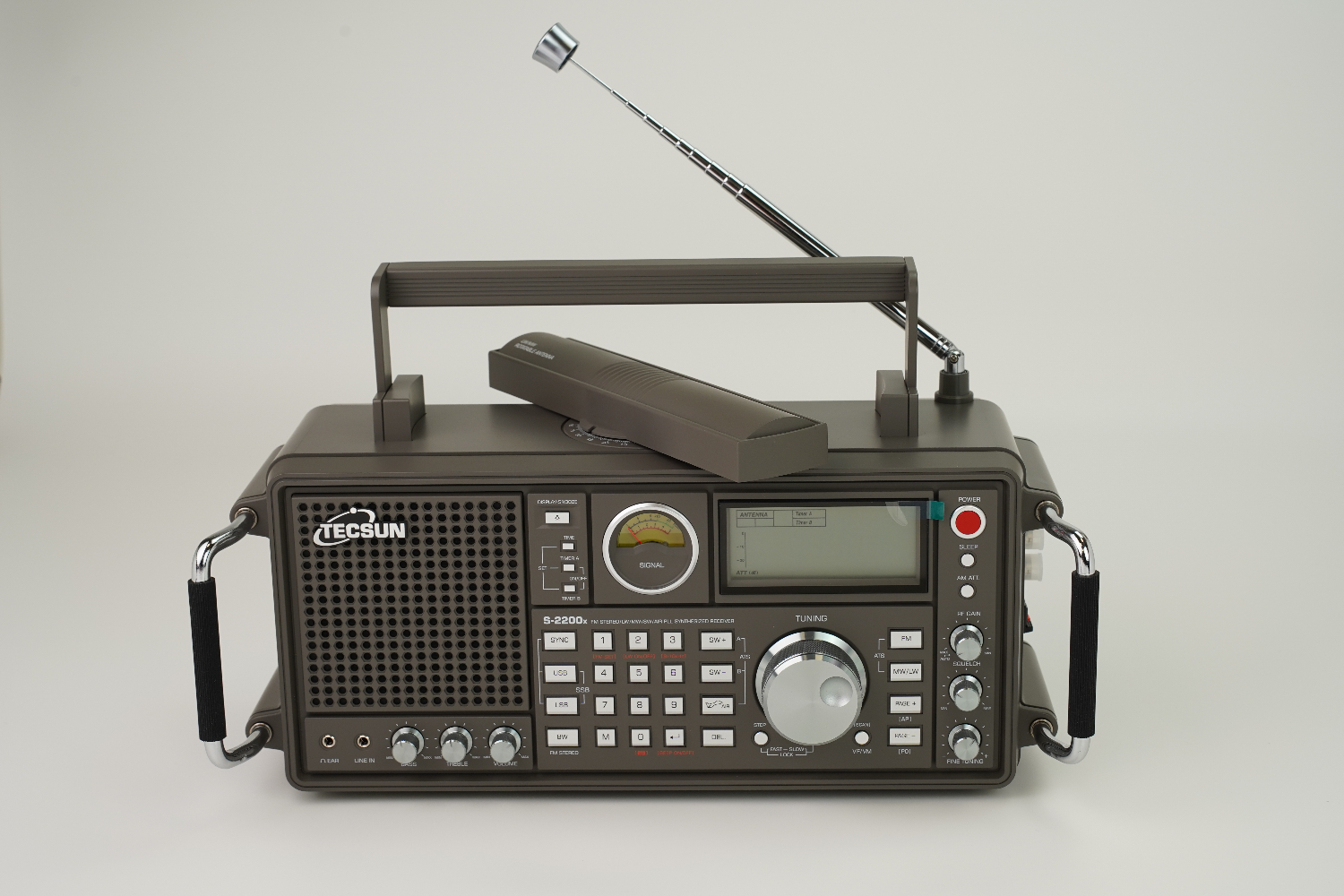

Обратите внимание на вращающуюся ферритовую антенну - она крутится вокруг своей оси с характерными щелчками, а длина её составляет 20 см.

Вращающая ферритовая антенна необходима для надежного и качественного приема в LW (Longwave, длинные волны) и MW (Medium Waves средние волны) диапазонах. Обращаем внимание, что приём возможен только при наличии достаточного сигнала в вашей местности!

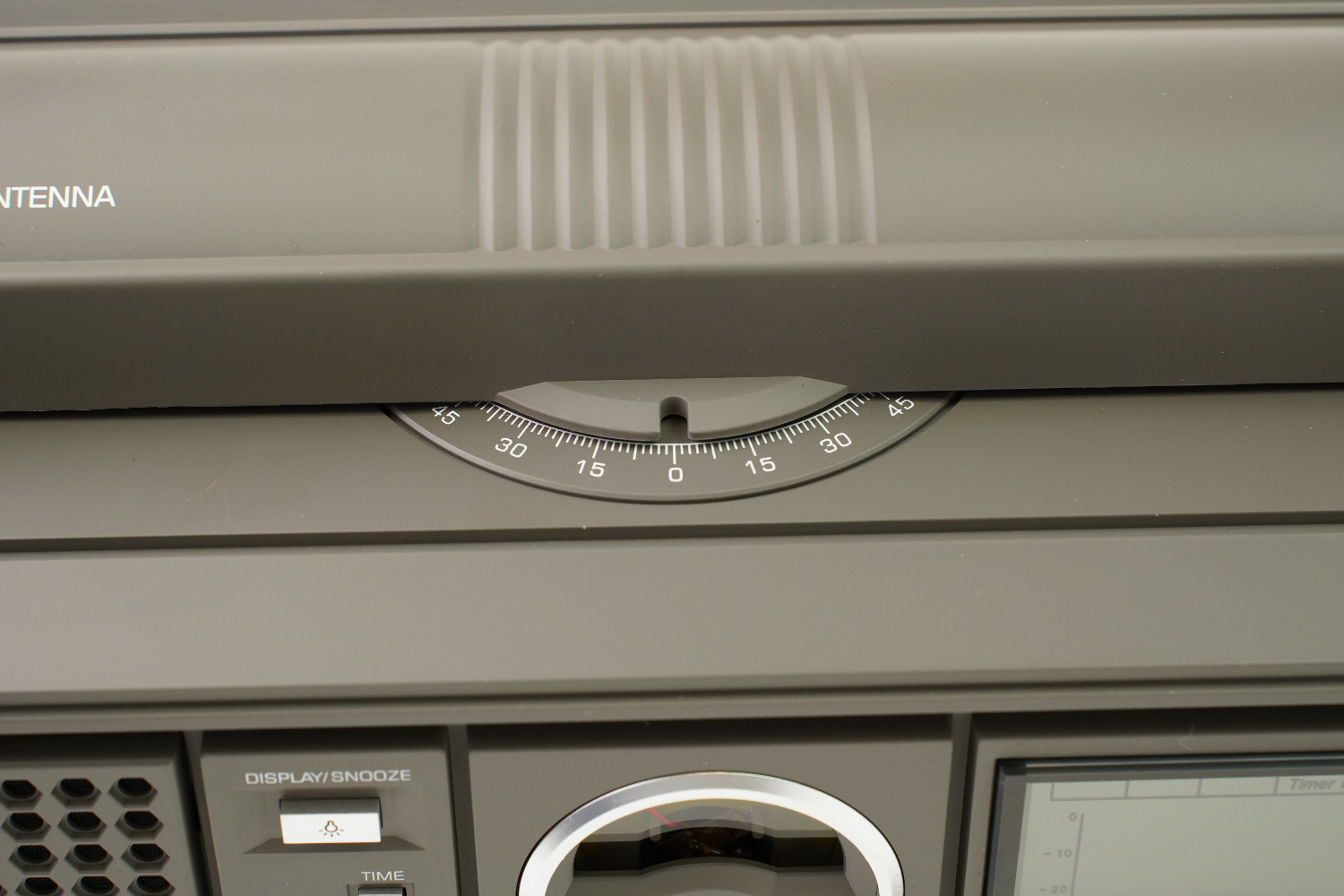

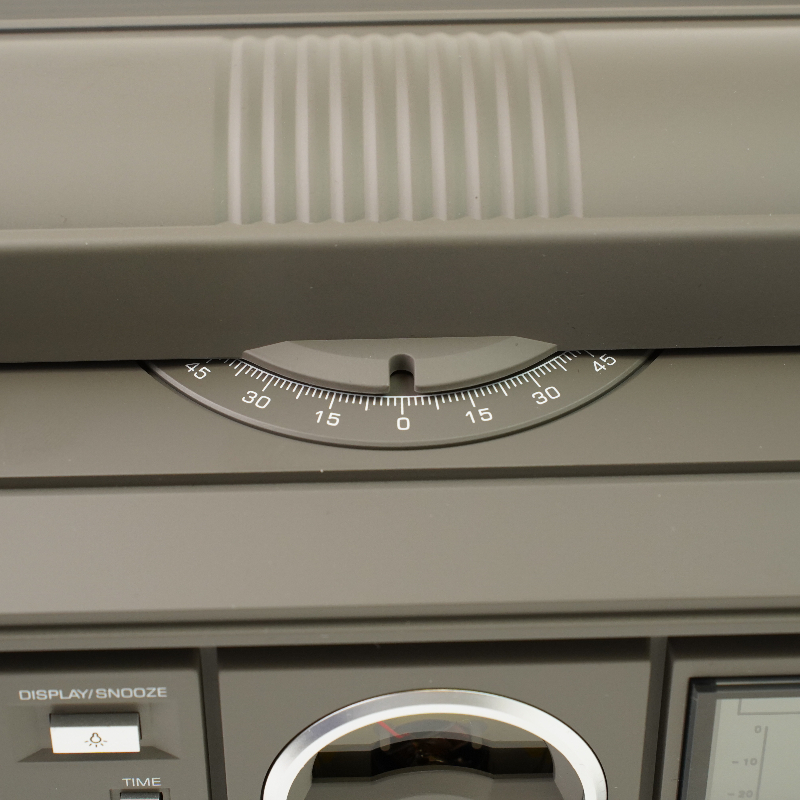

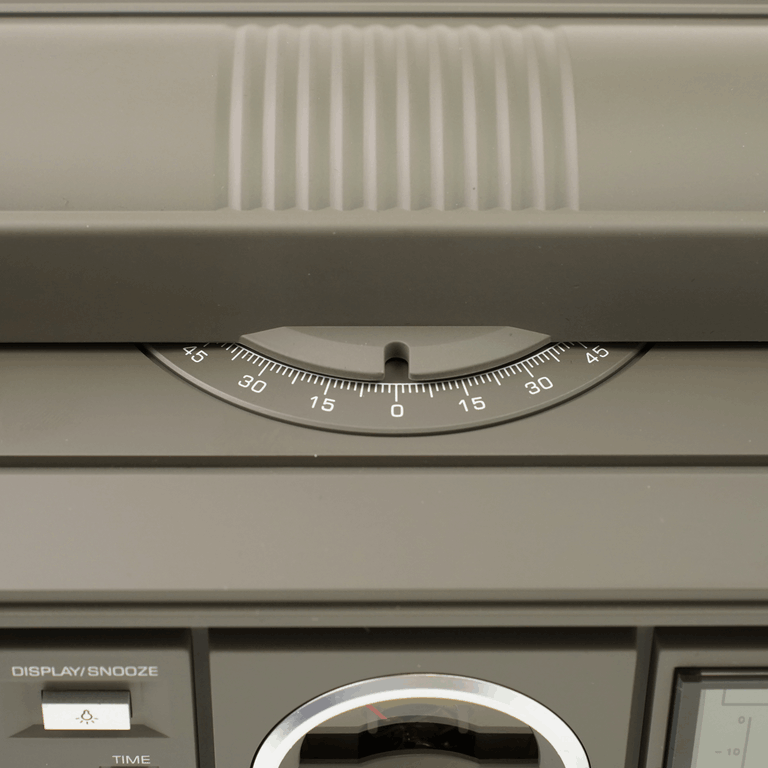

У основания ферритовой антенны присутствует шкала градусов, показывающая угол её поворота в ту или иную сторону.

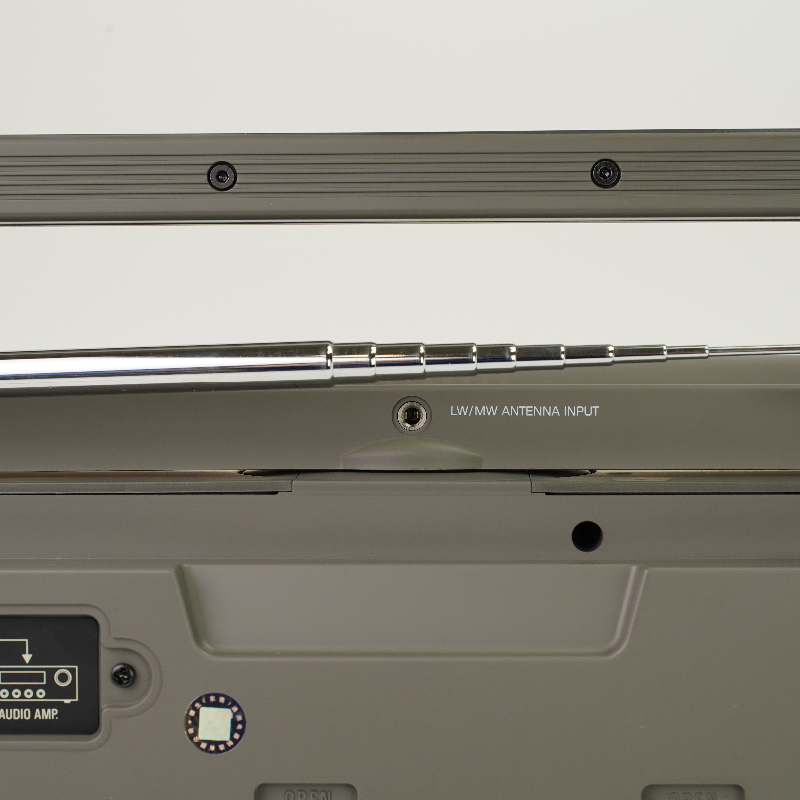

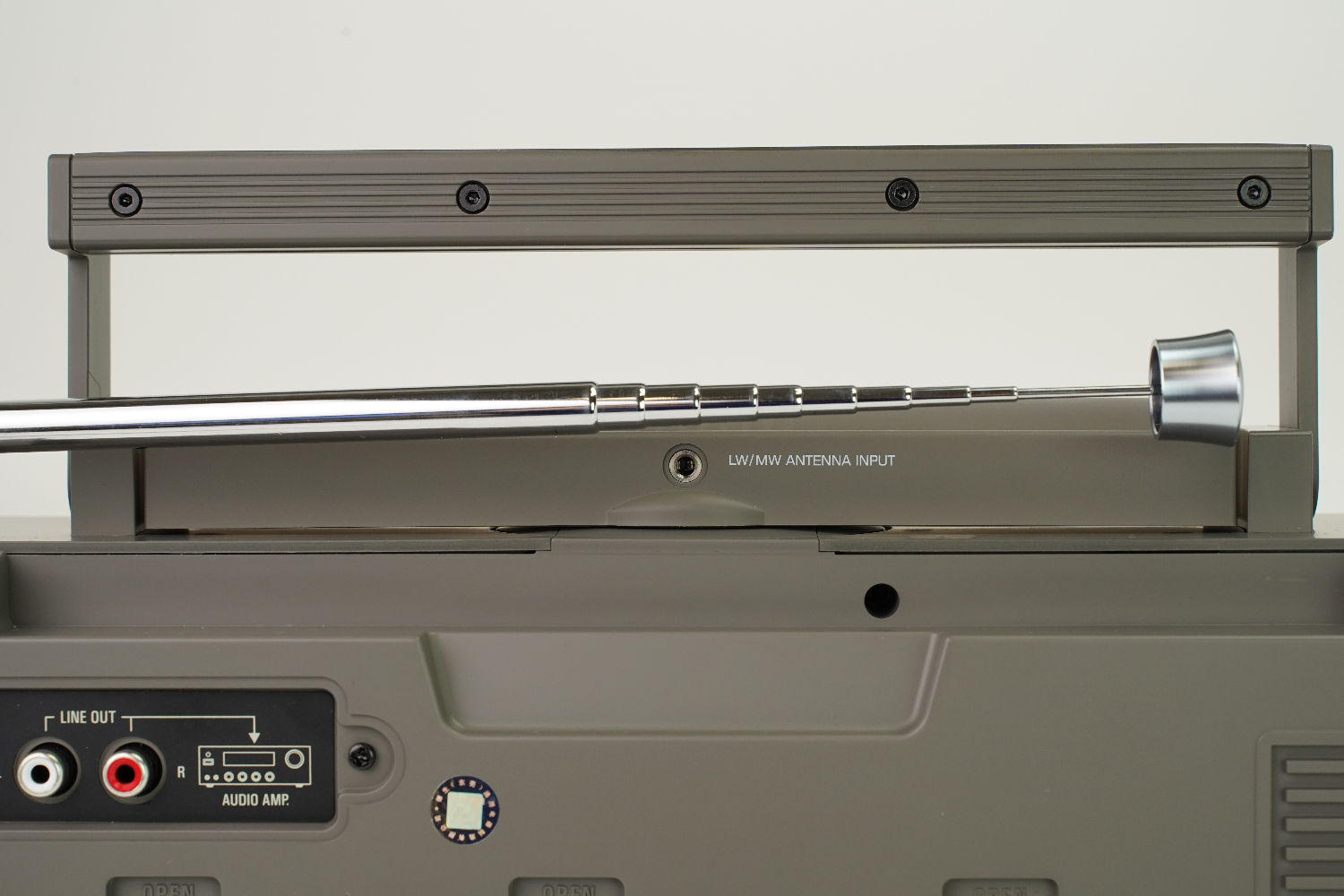

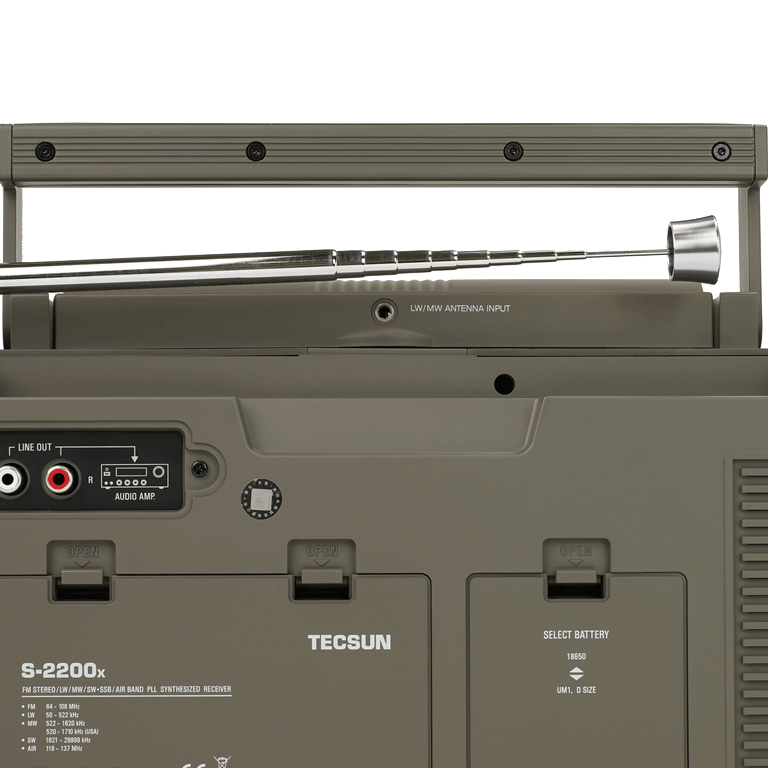

С тыльной стороны поворотной антенны можно подключить внешнюю антенну для LW и MW (ДВ / СВ) диапазонов посредством входа jack 3.5 mm. При подключении внешней антенны автоматически отключается поворотная ферритовая антенна.

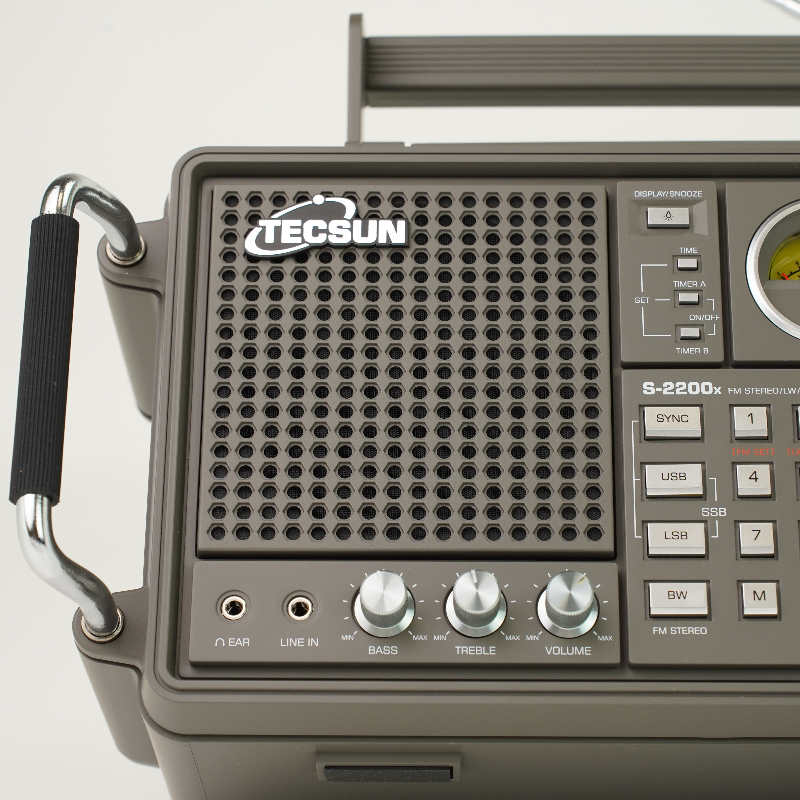

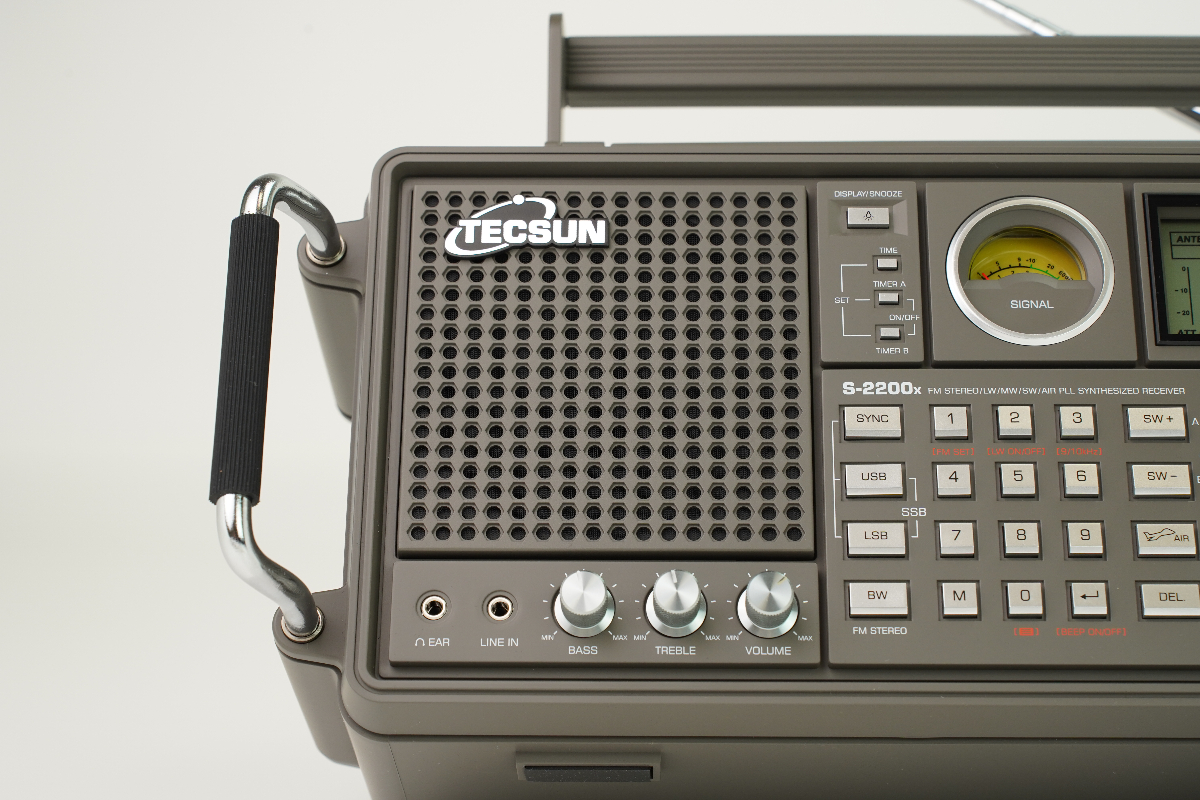

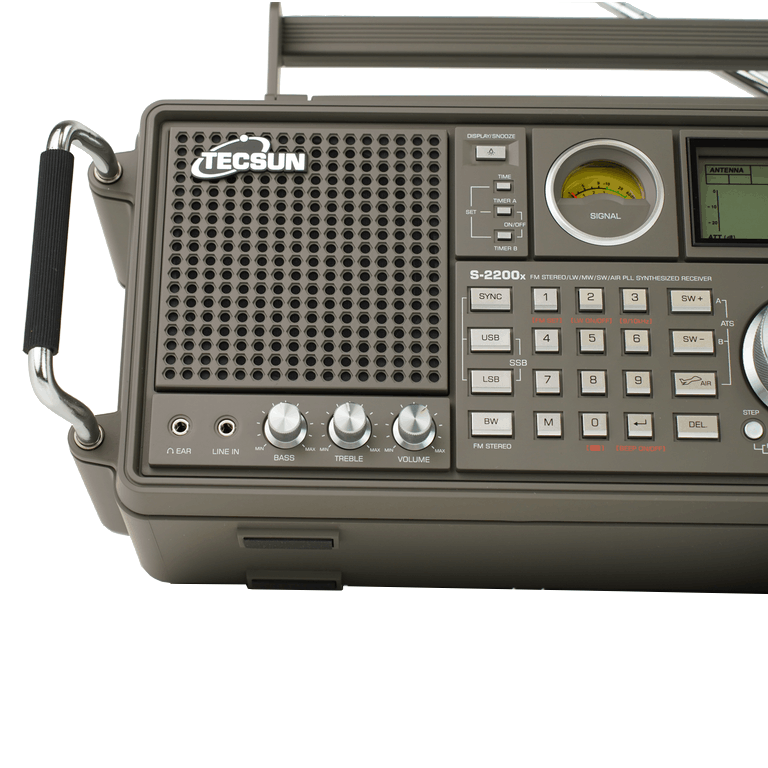

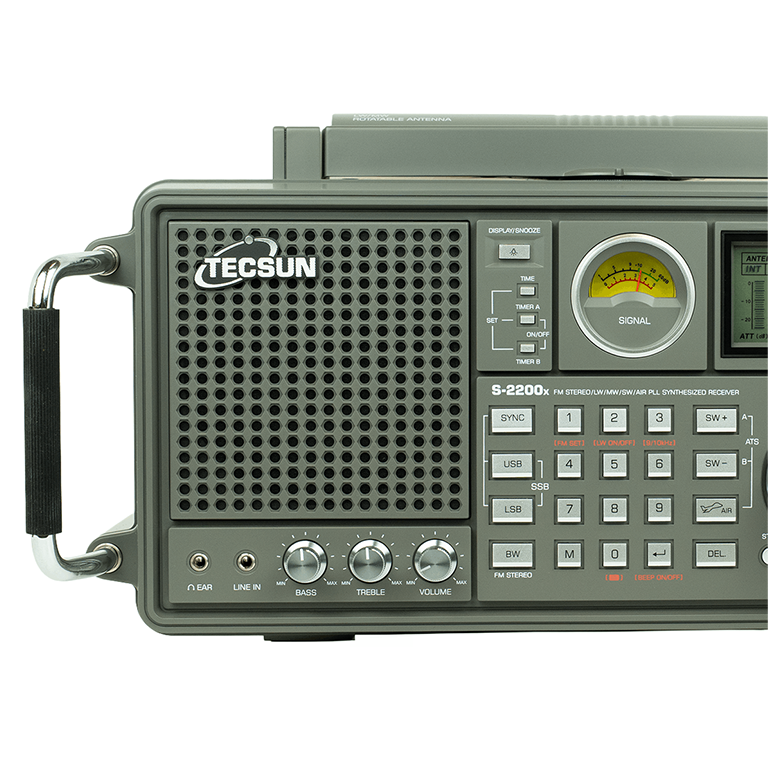

Первым слева под динамиком расположен разъем EAR jack 3.5 mm для стереонаушников с сопротивлением до 300 Ом. Следом расположен стерео аудиовыход Line-IN - для использования устройства в качестве акустической системы (нужно подключить аудиовыход источника звука к аудиовходу приёмника). Далее расположились рукоятки регулировки низких частот, высоких частот и громкости динамика.
Слева от индикатора сигнала расположена кнопка включения/выключения подсветки дисплея, а также группа кнопок по управлению будильником.

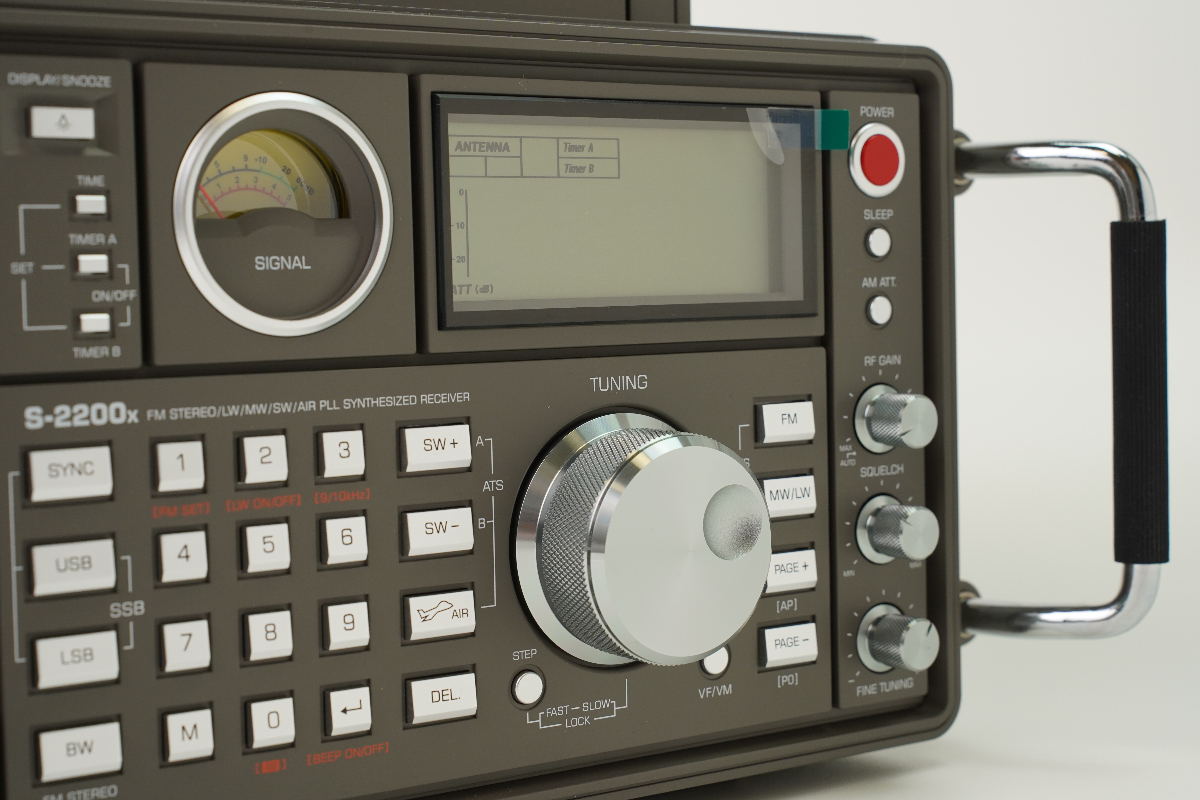

По середине радиоприемника расположены удобные пластиковые цифровые кнопки, которые можно использовать как для цифрового набора частоты, так и для выбора радиостанций которые предварительно сохранены на той или иной цифровой ячейке.
Слева от цифровых кнопок расположены: "SYNC" кнопка синхронного обнаружения; кнопки "USB" и "LSB" для настройки SSB с боковой модуляцией (USB - верхняя, LSB - нижняя модуляция); кнопка "BW" - для выбора полосы пропускания (если слушать FM радио через наушники, то при нажатии на данную кнопку на дисплее высветится информация о режиме Stereo).
Под цифровой кнопкой 7 находится кнопка "M", которая служит для сохранения станций в память устройства.
Кнопка "BEEP", находящаяся под цифровой кнопкой 9, служит для настройки (включения/выключения) однотонного сигнала BEEP.

Кнопки группы ATS (автоматическая настройка и сохранение частот) "SW +" и "SW -" предназначены для регулировки длины волны в режиме SSB и SW, а кнопка "AIR" - включает режим поиска радиоволн в авиа диапазоне (работает только вблизи аэропорта).

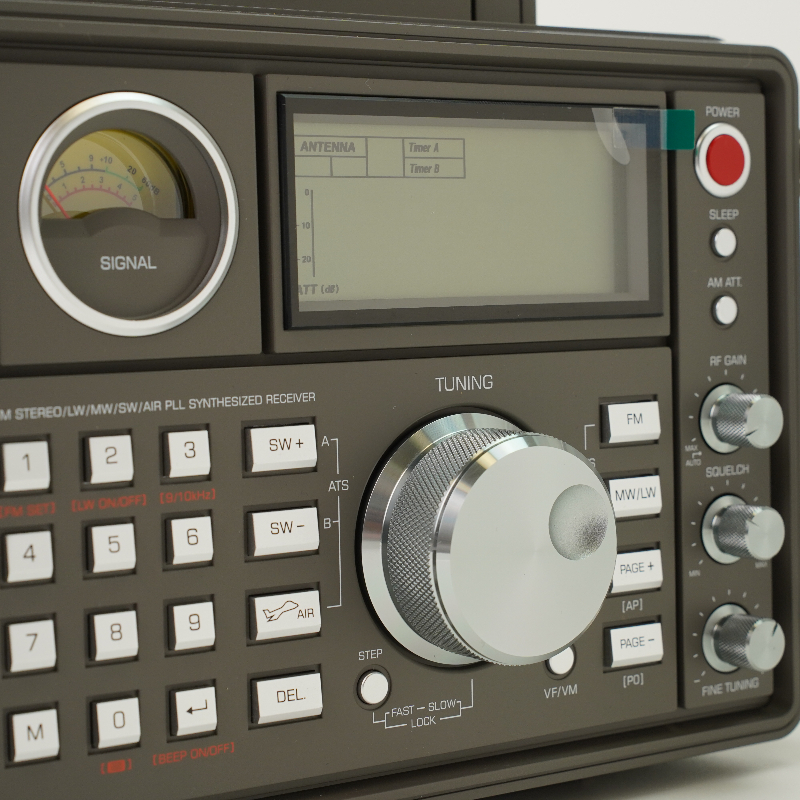

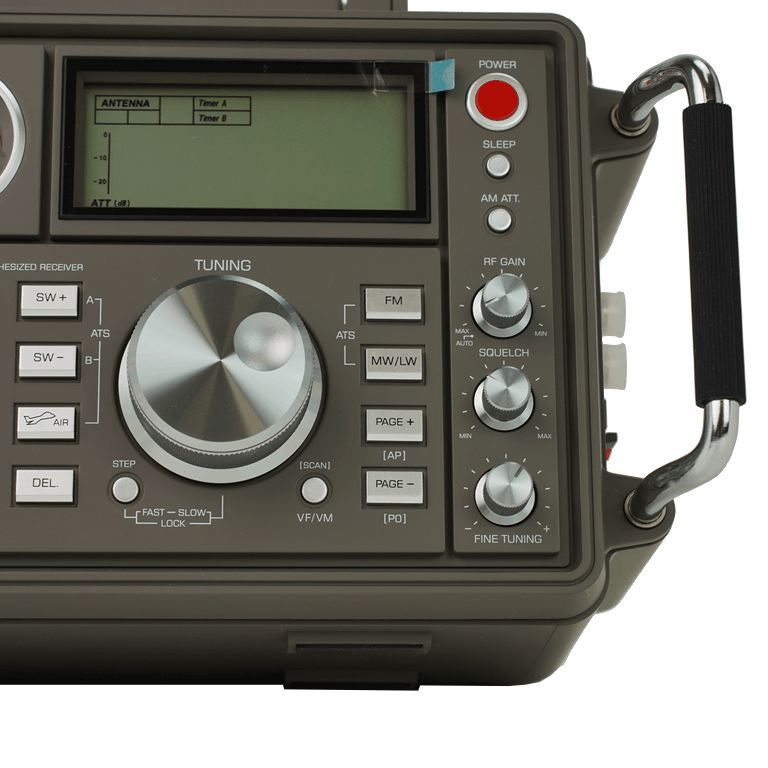

Большой и удобный валкодер, гармонично встроенный в панель среди кнопок, предназначен для ручной настройки частоты вещания. Слева от него внизу кнопка "Step" помогает выбрать шаг частоты при поиске валкодером. Справа внизу кнопка "SCAN" - многофункциональная кнопка для настройки частоты, просмотра памяти и автоматического сканирования. Более подробно о ней можно прочитать в инструкции к радиоприемнику на страницах 12, 13, 16, 22, 23. Правее от валкодера находятся кнопки группы ATS для частот в FM и MW/LW диапазонах, а под ними кнопки "Page +" и "Page -", которые отвечают за выбор страниц памяти.

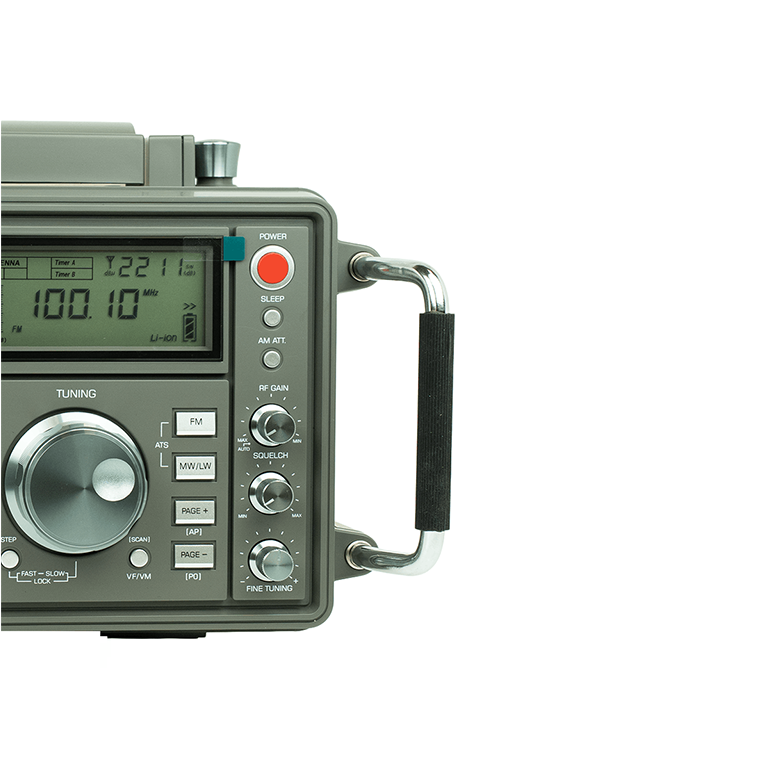

Справа от основного дисплея находится большая красная кнопка включения/выключения питания радиоприемника. Под ней идёт кнопка "Sleep", отвечающая за настройку таймера сна. Следом идёт кнопка "AM ATT", которая служит для ослабления сигнала и необходима в тех случаях, когда радиосигнал сильный и создает помехи. Далее располагаются резисторы регулировки: "RF Gain" - регулировки усиления сигнала; "Squelch" - регулировка шумоподавления; "Fine-Tuning" - многофункциональная ручка отвечающая за тонкую настройку.

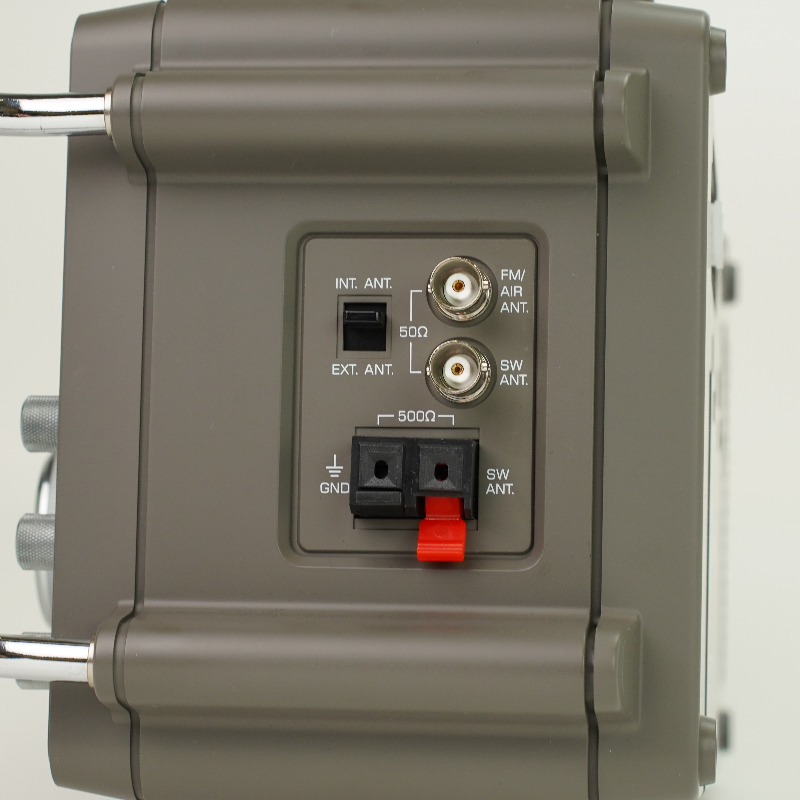

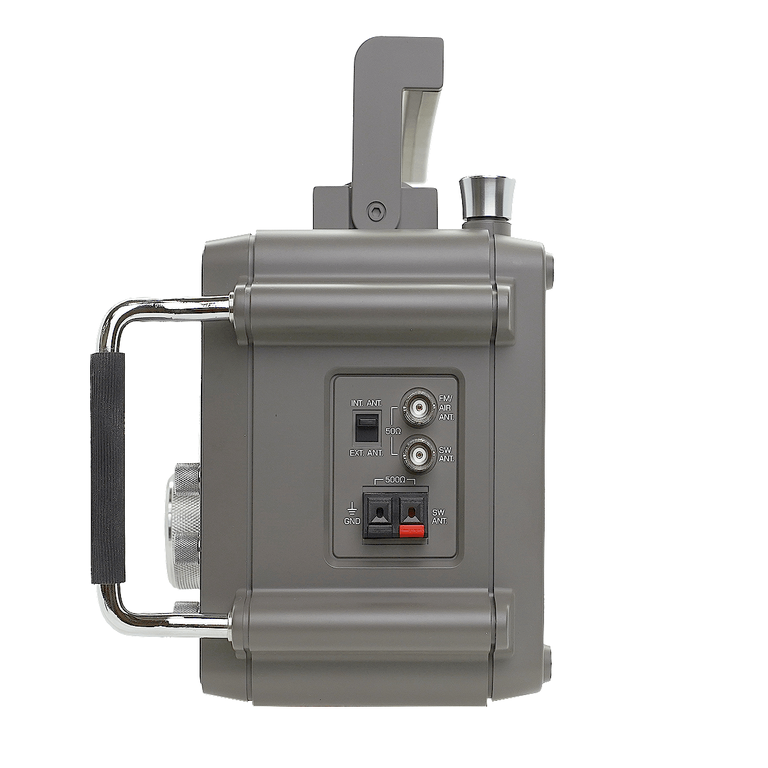

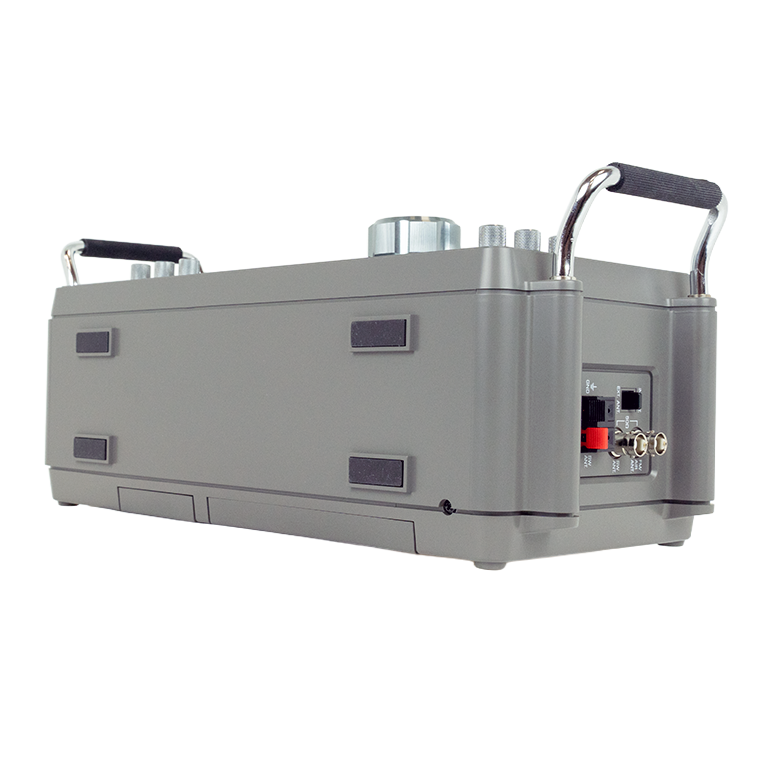

На правой боковой панели присутствует переключатель с внутренней на внешнюю антенну (с завода включена внутренняя антенна радиоприемника). Справа от переключателя два антенных разъема BNC - один для внешней антенны FM/авиадиапазона, а второй для внешней антенны КВ диапазона. Разъёмы с завода прикрыты белыми прозрачными заглушками (на фото не представлены), задача которых предотвратить механические повреждения или попадания влаги в разъемы.
Ниже от переключателя располагаются два зажимных разъема для жил кабеля - черный для заземления, а красный для КВ антенны. Аккуратно отщелкните пластиковый язычок, вставьте плотно жилу кабеля в отверстие посередине и затем зажмите обратным движением язычок.

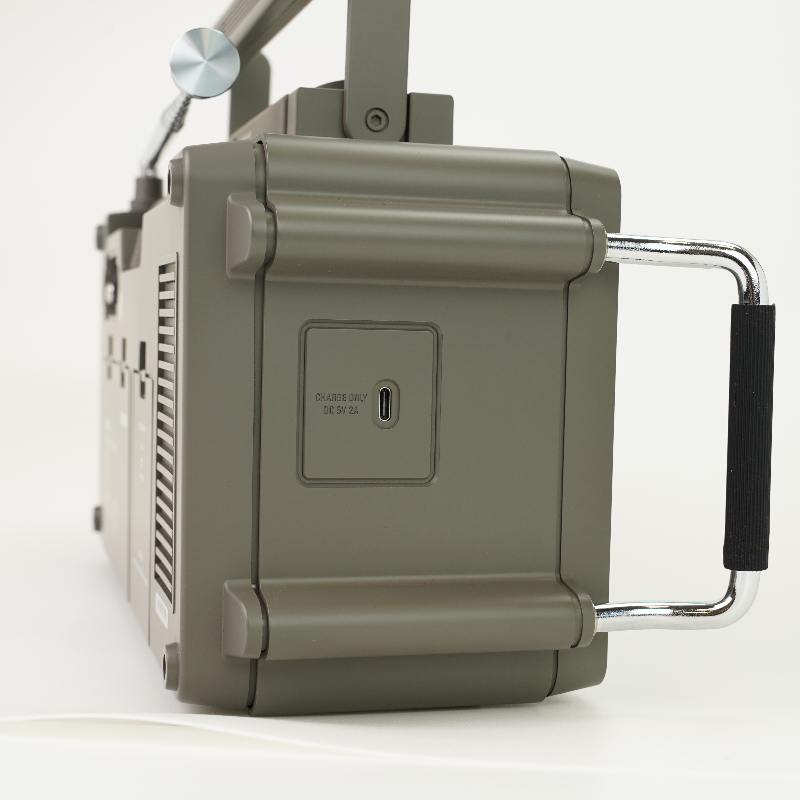

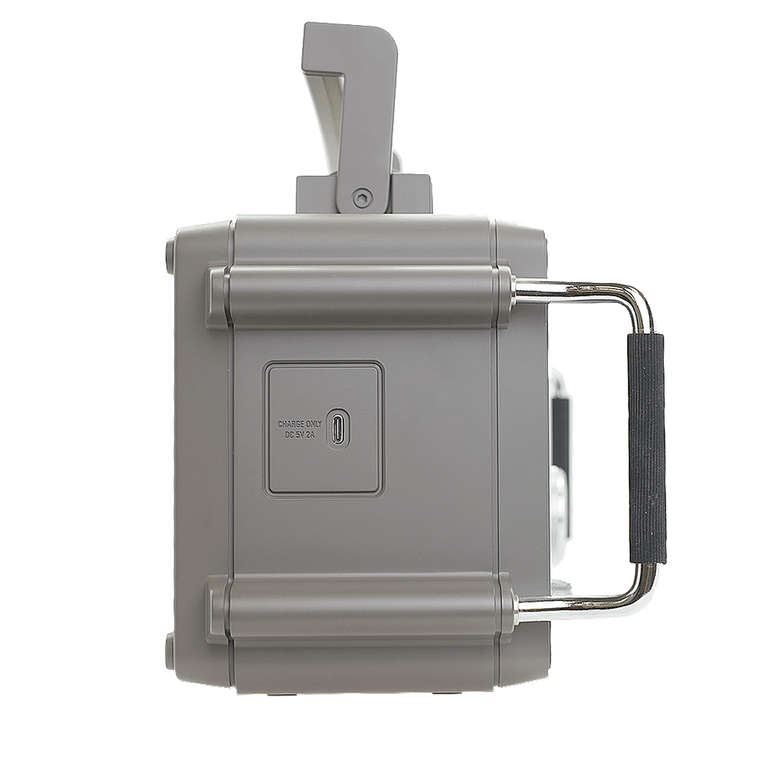

На левой боковой стороне располагается достаточно распространенный и удобный разъём для питания радиоприемника USB Type C. Обратите внимание, что сетевым зарядным устройством приёмник не комплектуется. Около разъема прописаны рекомендованные параметры зарядного устройства 5 В и 2 А. Будьте внимательны, в инструкции ничего не написано про применение зарядных устройств с протоколами быстрой зарядки Quick Charge (6, 9, 12 В и др.), поэтому во избежание проблем не рекомендуем использовать ЗУ с быстрой зарядкой.

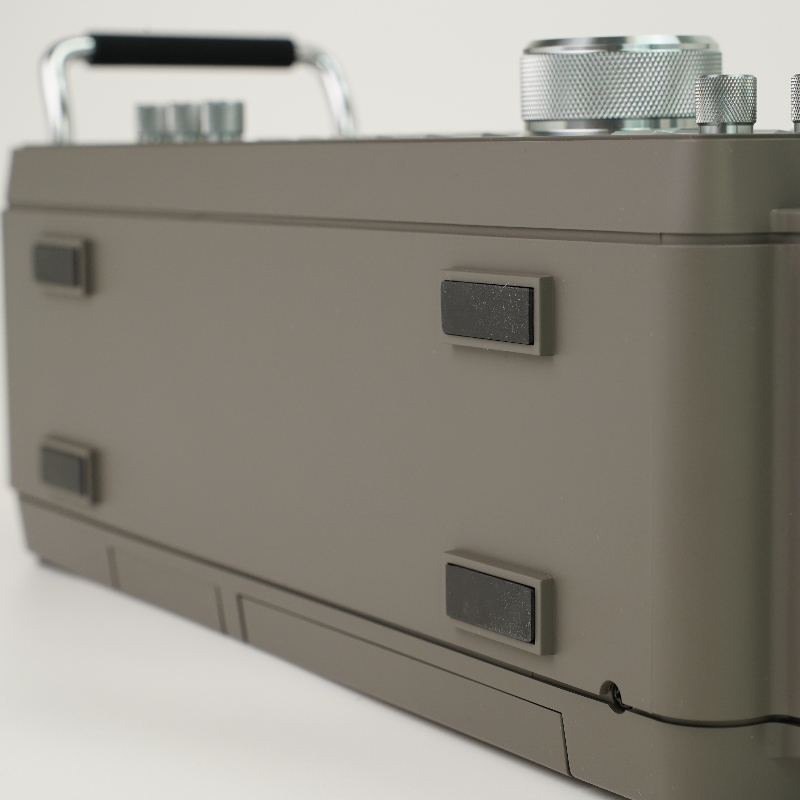

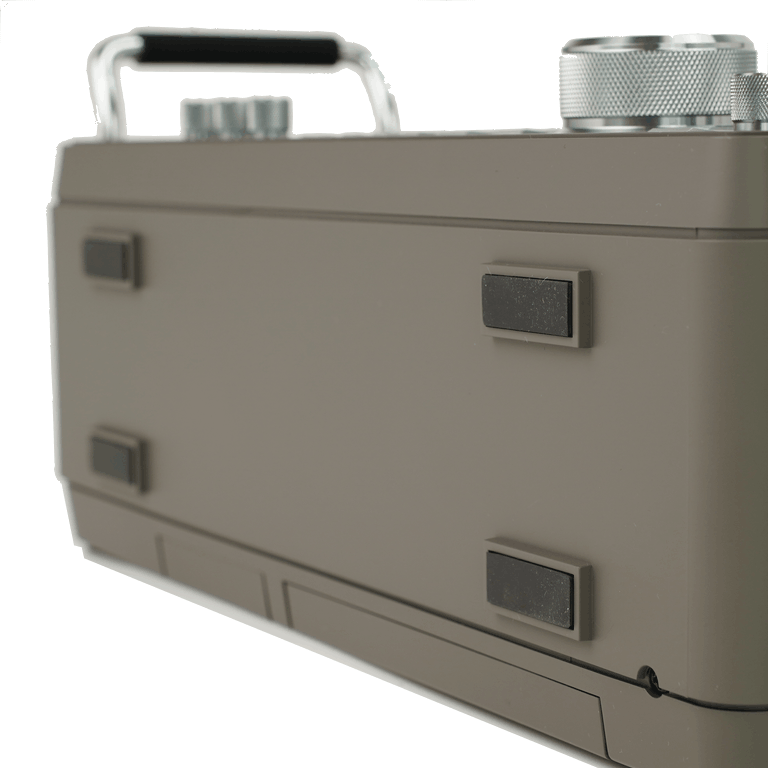

На нижней части радиоприемника расположены четыре прорезиненные ножки, каждая размером 3 на 1 см. Служат они для лучшего сцепления с поверхностью. Благодаря им не самый маленький радиоприемник плотно стоит на поверхности, не скользит и радует своего обладателя.

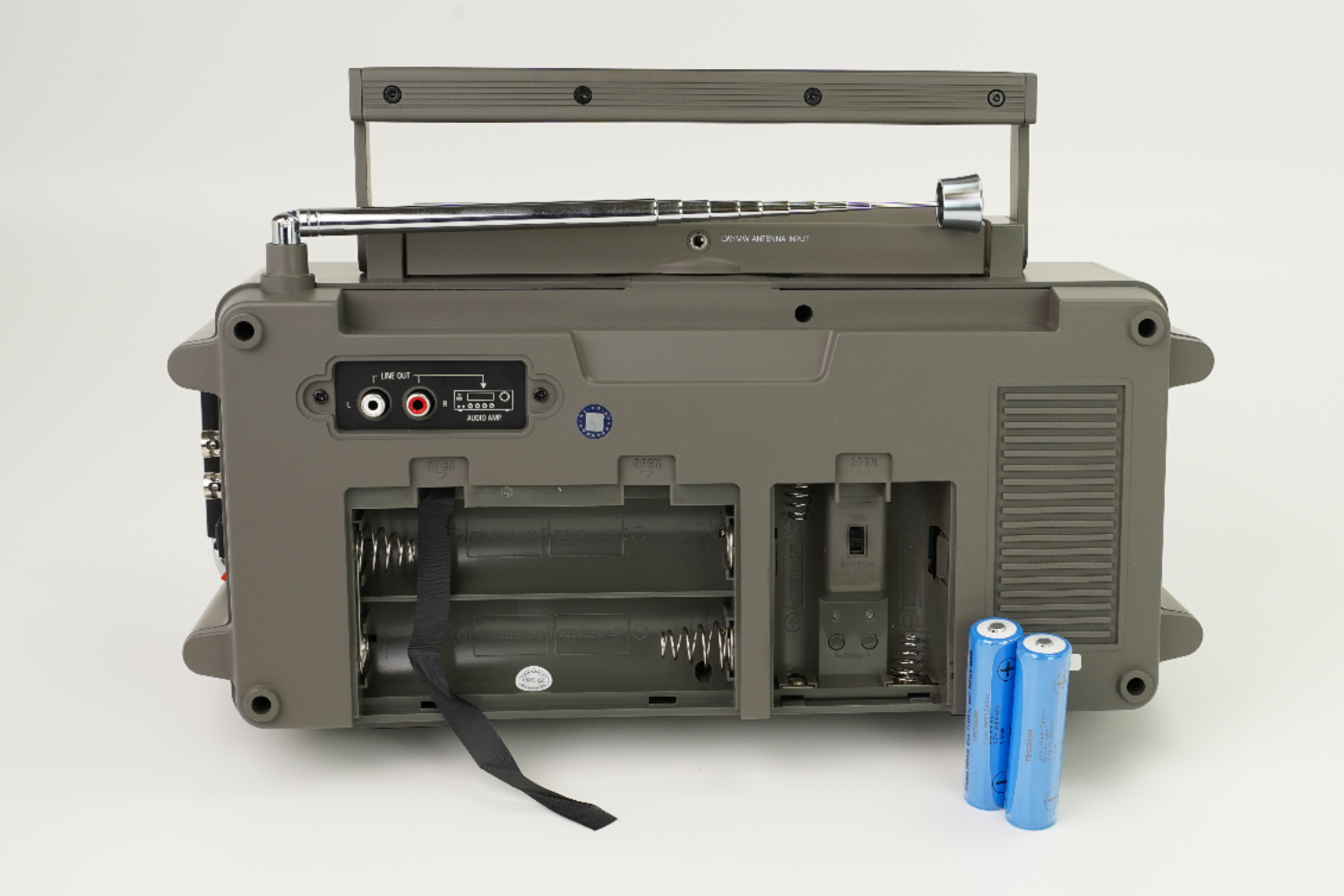

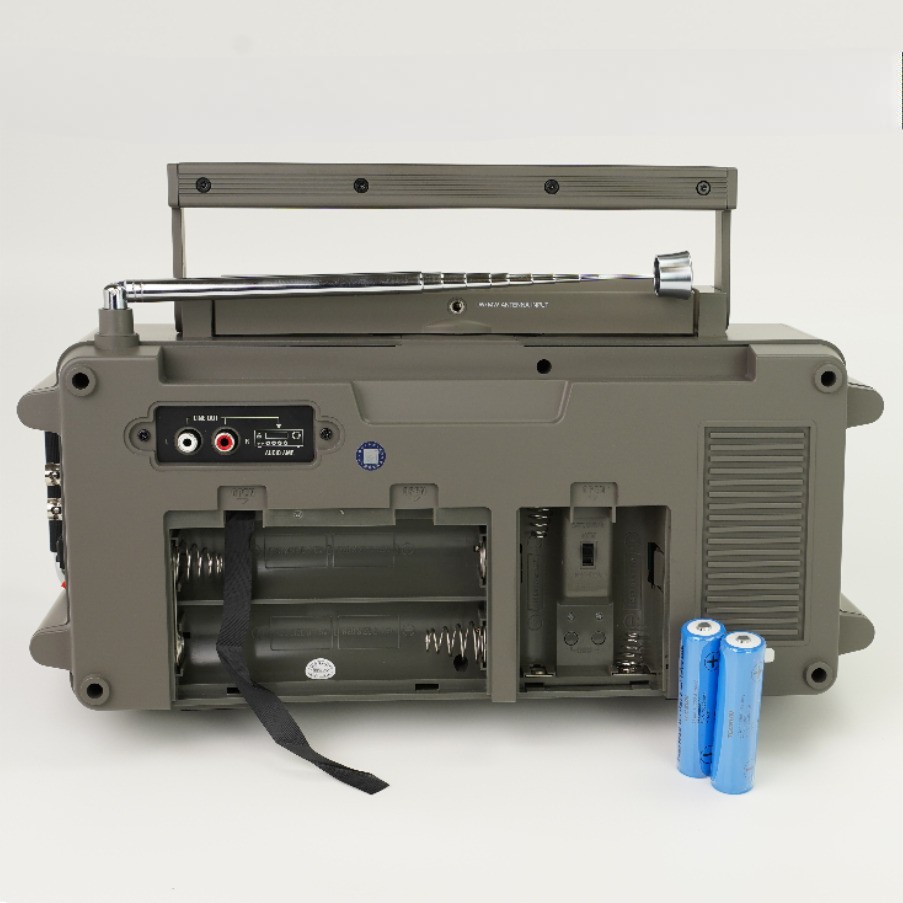

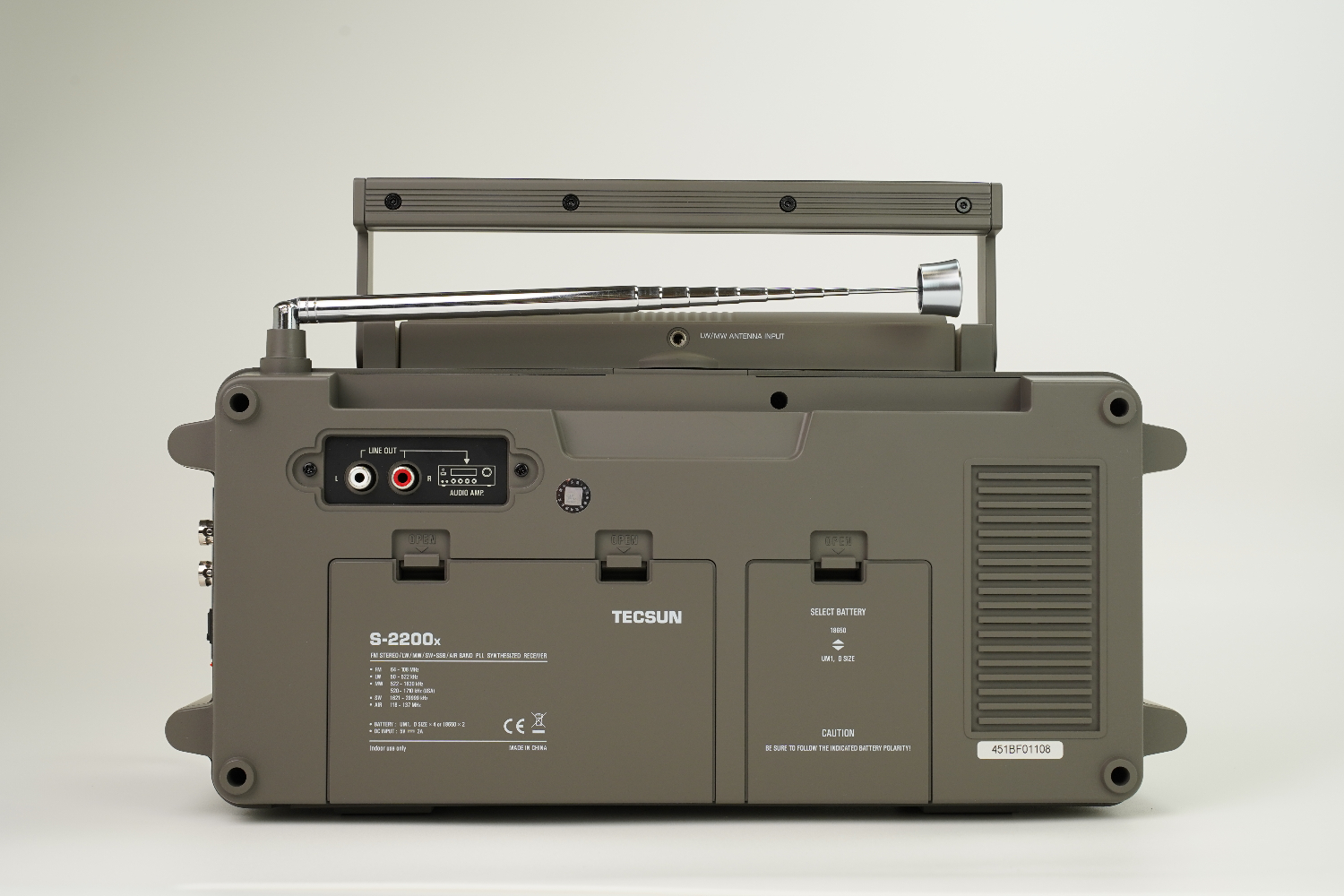

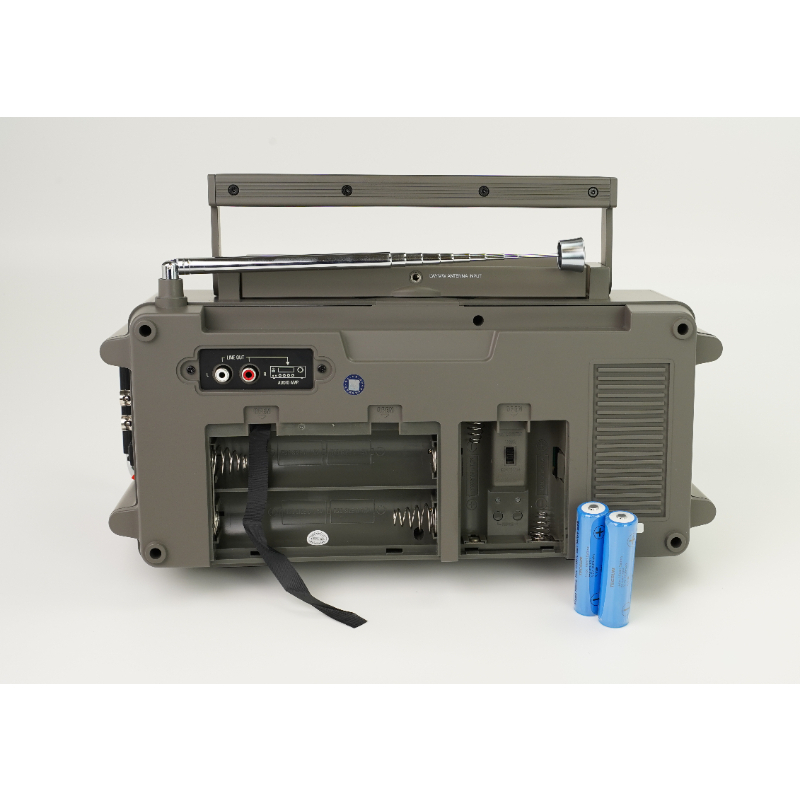

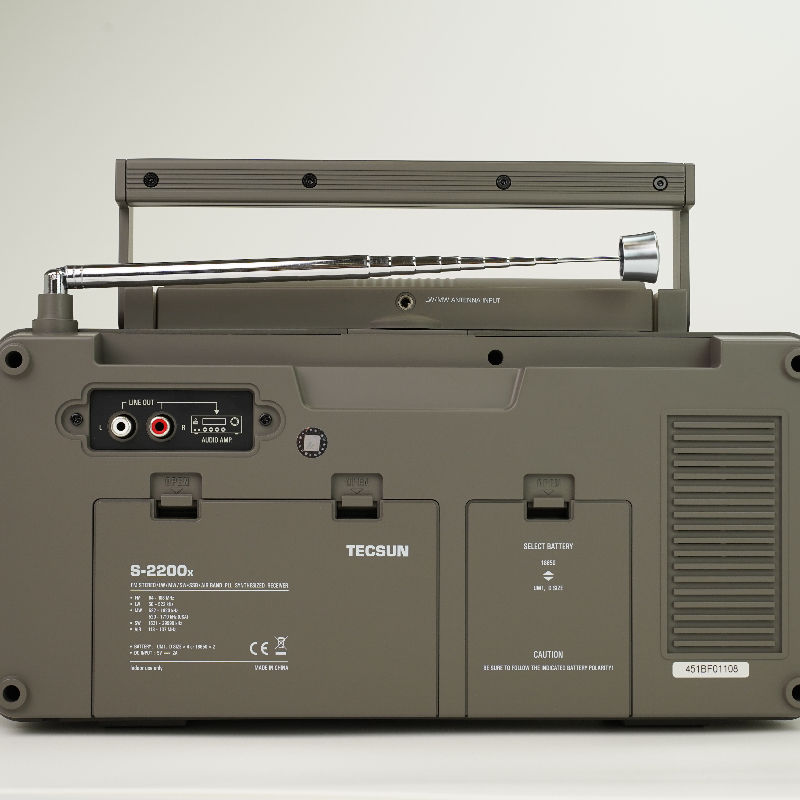

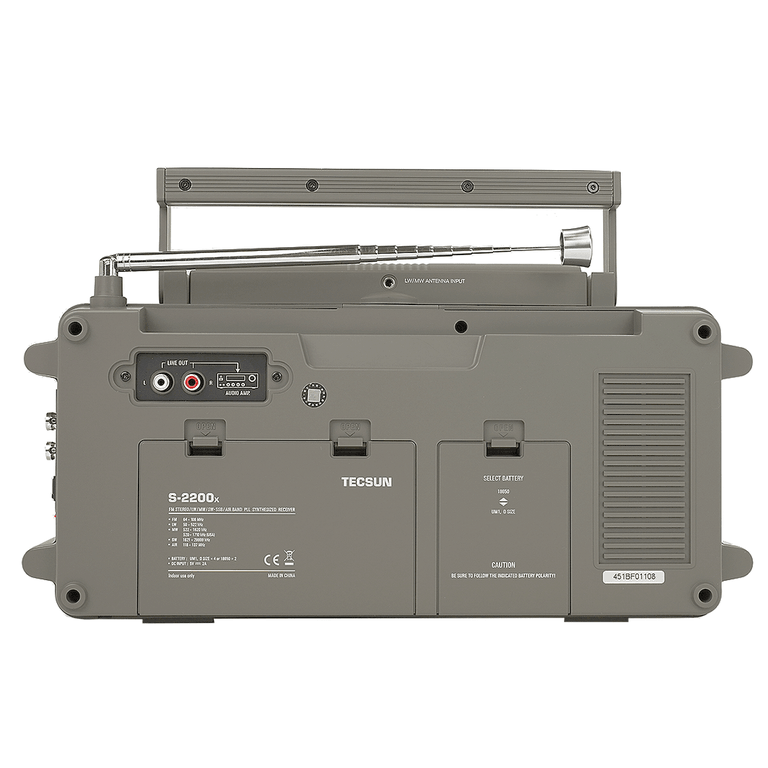

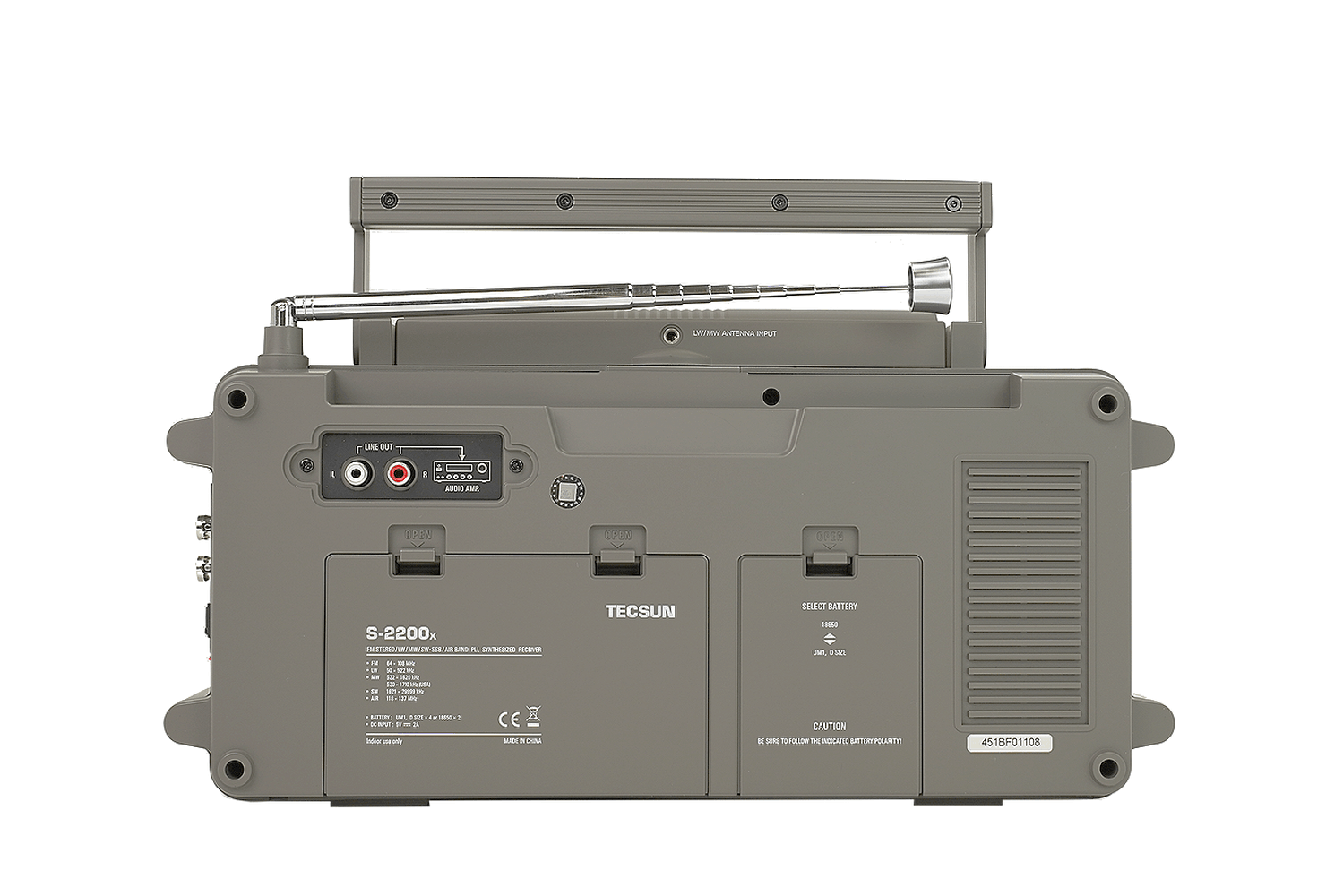

Задняя часть профессионального радиоприемника выглядит минималистично. Здесь расположены 2 отсека для элементов питания и линейный выход (левый, правый), который можно использовать для подключения аудио усилителя. В комплекте присутствуют специальные белые, полупрозрачные заглушки (на фото они не представлены), для предотвращения попадания пыли и влаги в разъёмы.

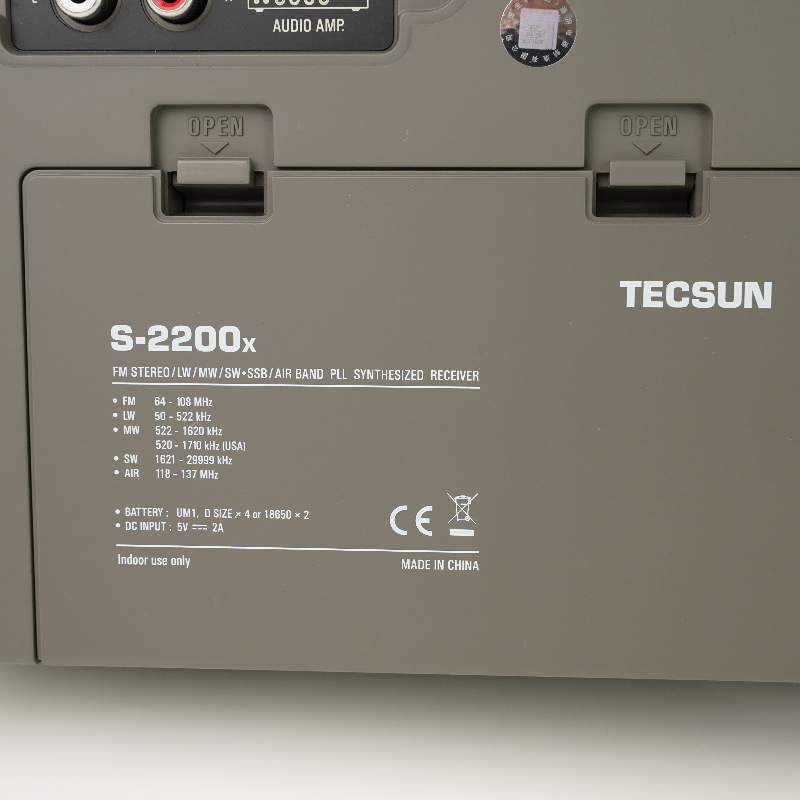

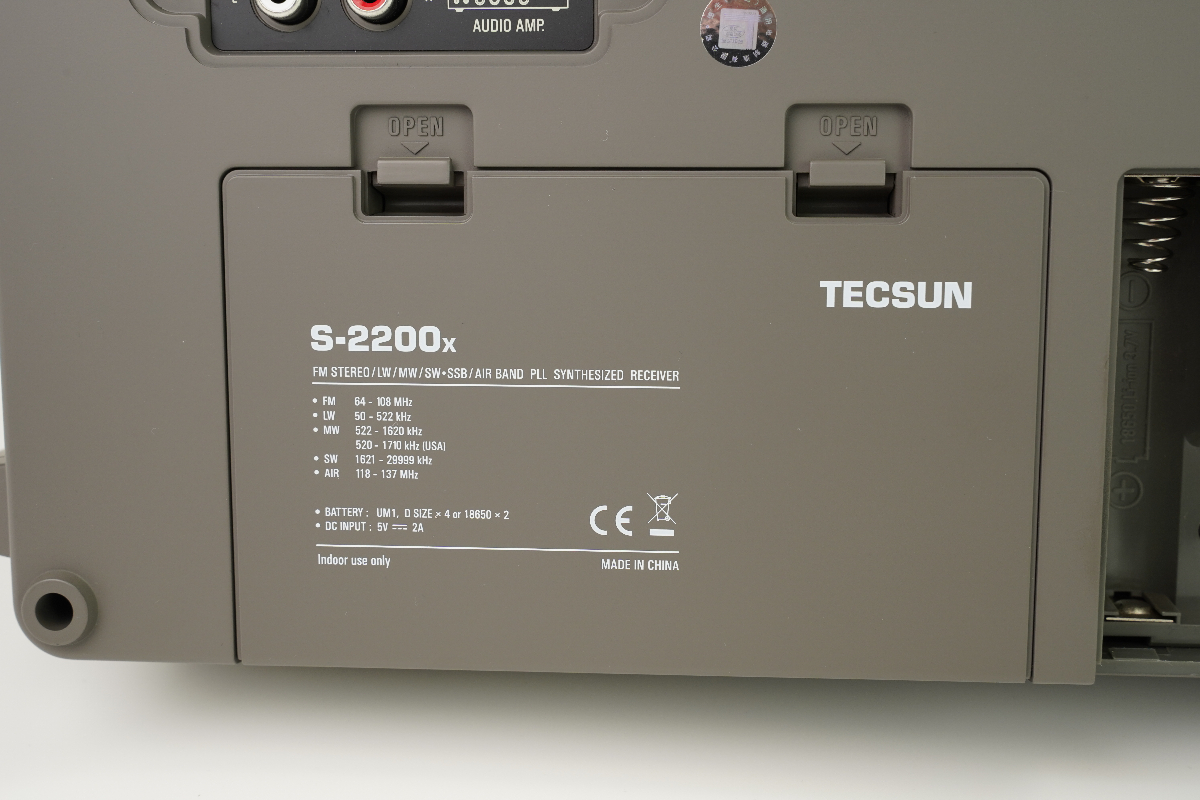

На фото большая крышка под элементы питания типоразмера D, где перечислены поддерживаемые радиовещательные частоты: FM стерео - 64-108 MHz, LW - 50-522 kHz, MW 522-1620 kHz, MW 520-1710 kHz (для США), SW 1621 - 29999 kHz, авиадиапазон 118-137 MHz.
Также на крышке присутствует информация по поддерживаемым элементам питания: либо 4 шт. типоразмера D, либо 2 шт. типоразмера 18650.

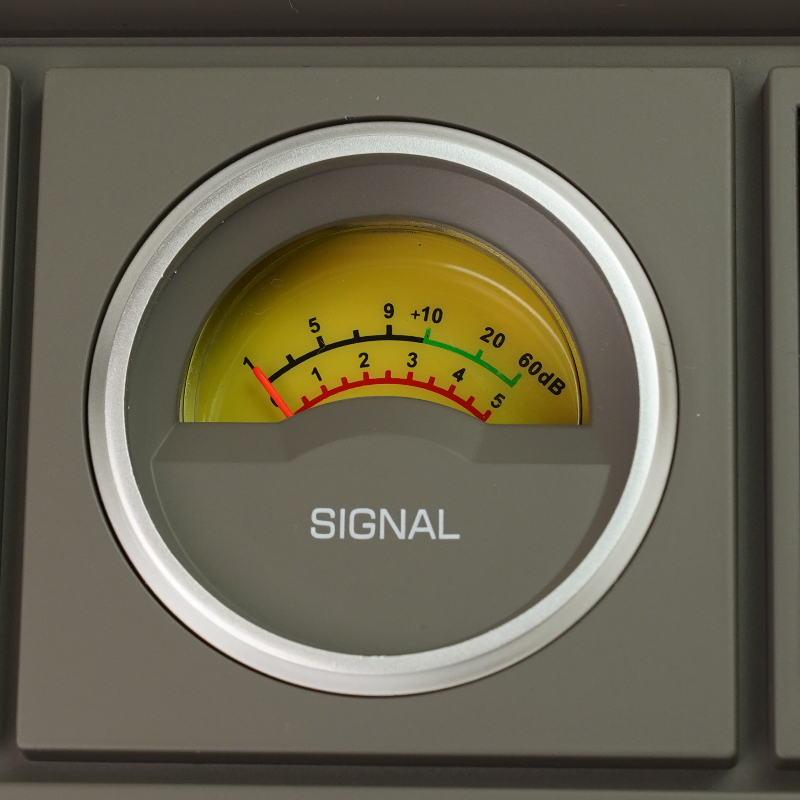

В профессиональном радиоприемнике Tecsun S-2200x реализован стрелочный дисплей чувствительности сигнала в децибелах. Он необходим для понимания мощности сигнала. На данном фото он представлен без включенной подсветки.

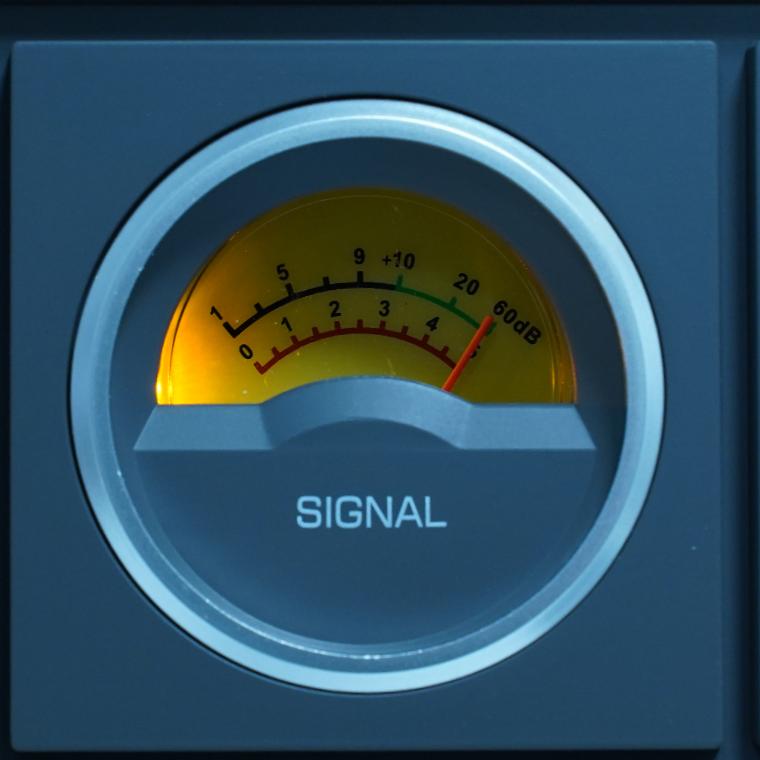

А здесь с включенной подсветкой.

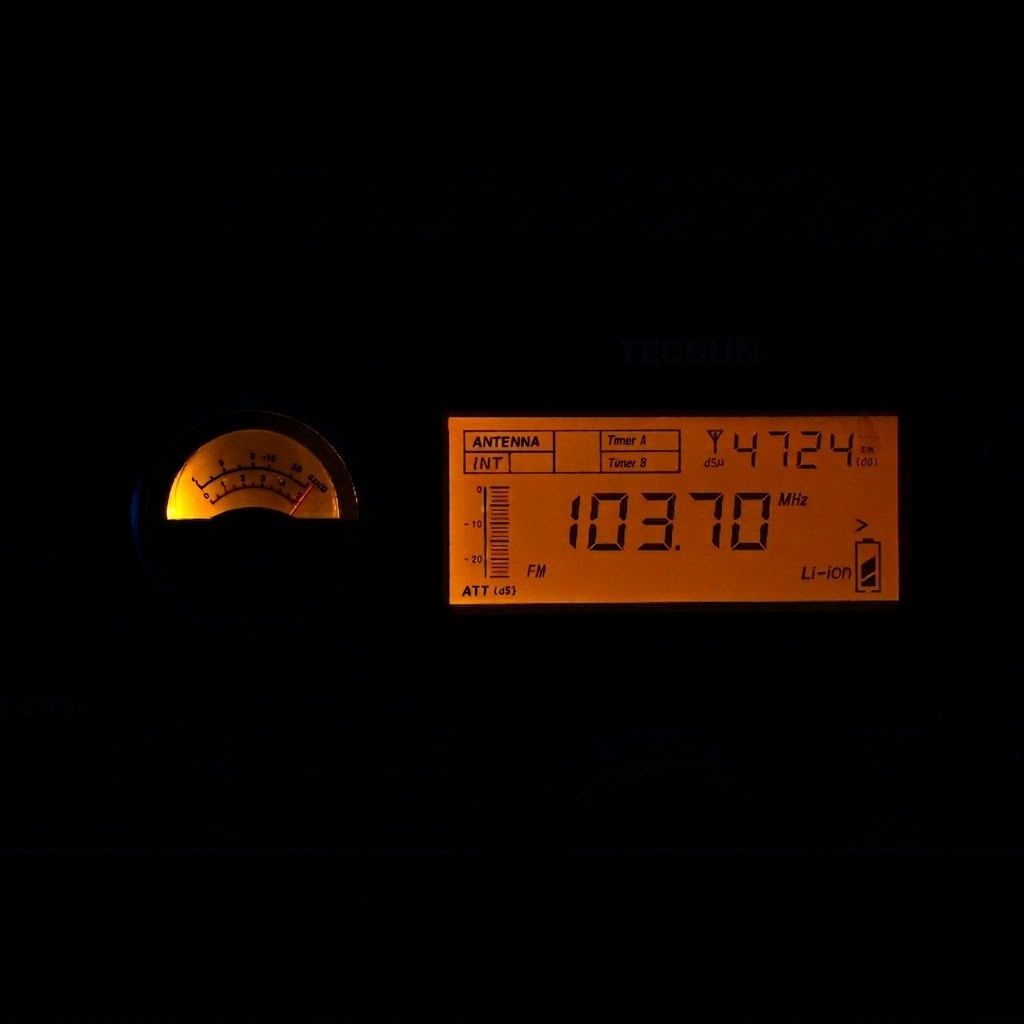

На данном фото можно увидеть оба дисплея с включенной подсветкой оранжевого цвета при выключенном свете и без естественного освещения. На цифровом дисплее отображаются текущие частота и диапазон приёма, уровень заряда элементов питания, режим выбранной антенны, полоса пропускания, аттенюатор, часы и таймер.

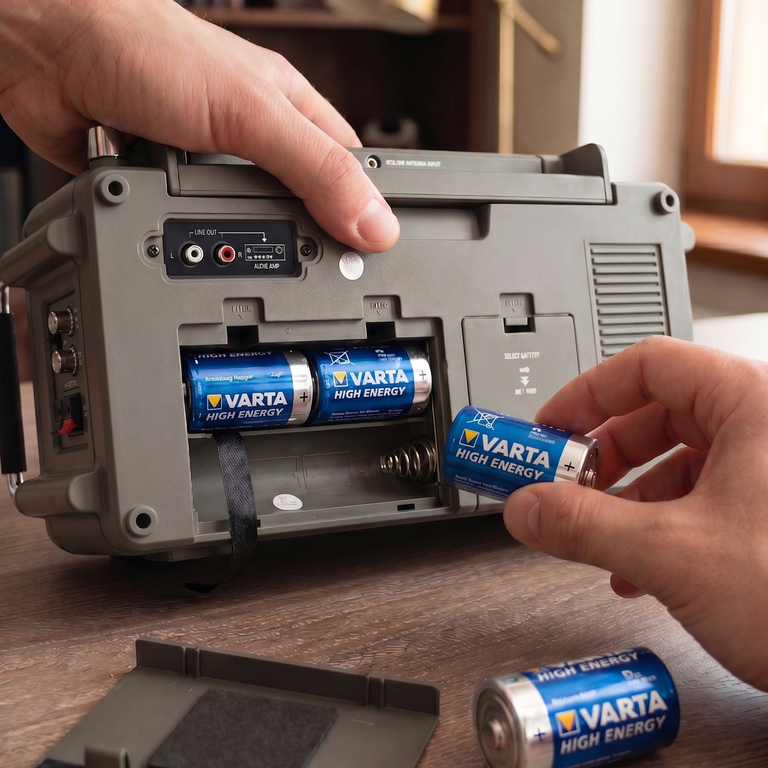

Внутри отсека для больших элементов питания D имеются специальные тканевые язычки, которые служат для более легкого вынимания элементов питания.

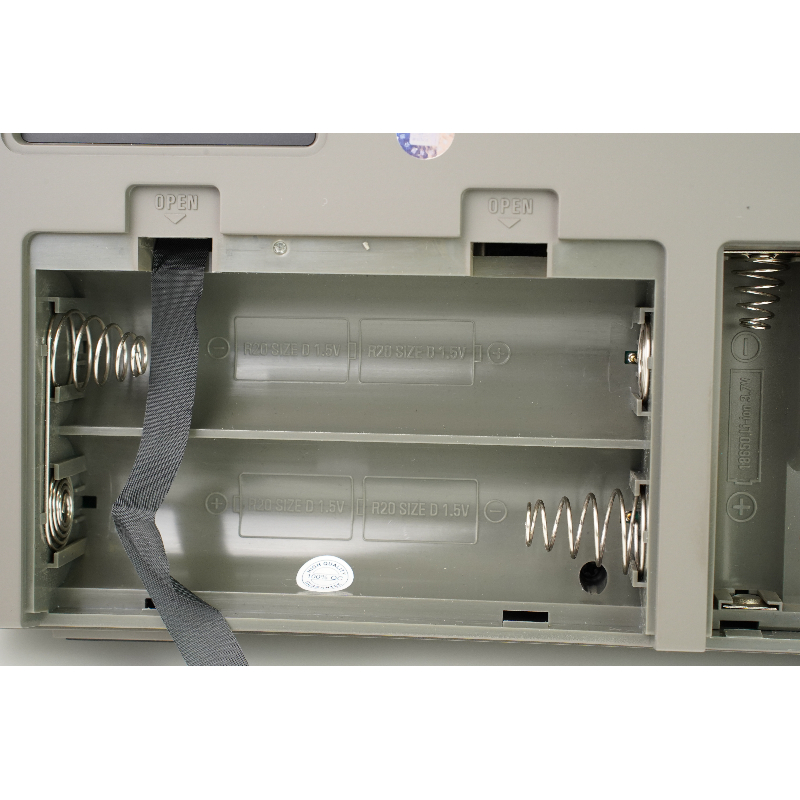

На фото отсек для 4-х элементов питания типоразмера D. Можно использовать как никель-металлгидридные аккумуляторы 34615, так и щелочные батарейки. При установке элементов питания обязательно обращайте внимание на полюсовку, она схематически присутствует в отсеках.

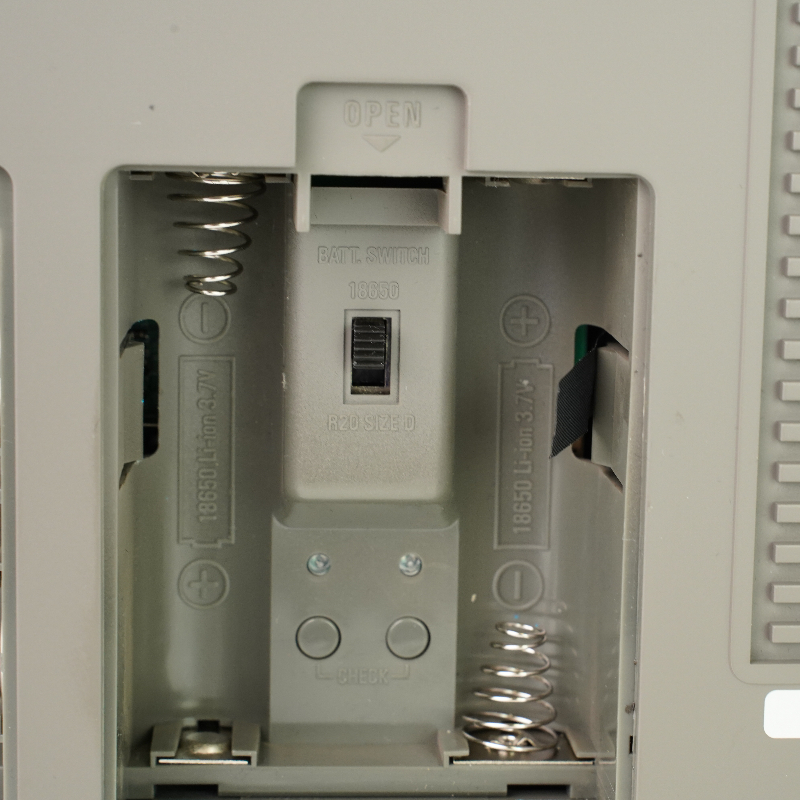

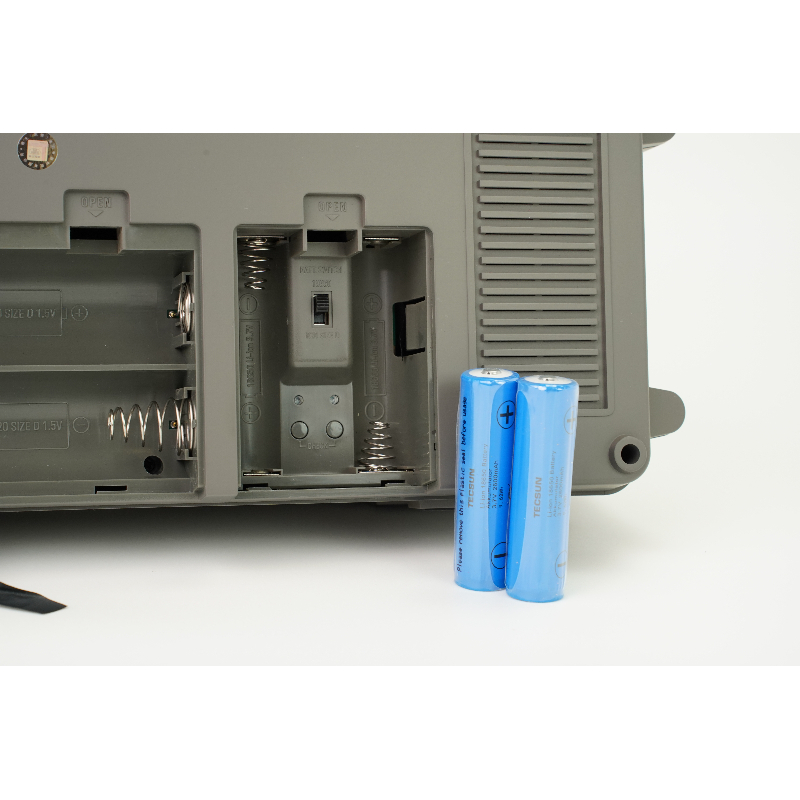

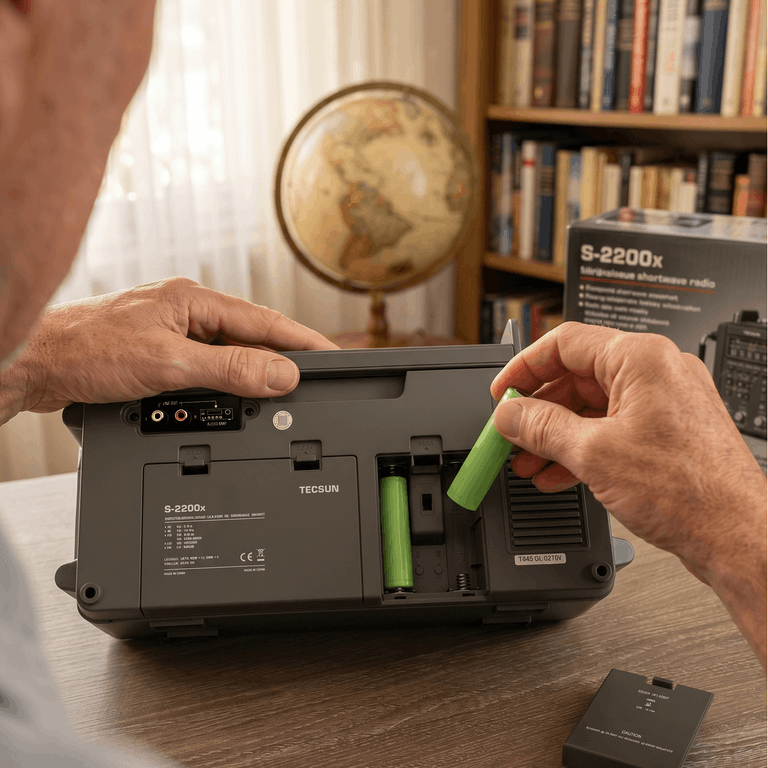

Отсек для двух литиевых аккумуляторов 18650, которые поставляются в комплекте. Аккумуляторы явнополюсные (с пимпочкой), ёмкость комплектных аккумуляторов 2600 mAh.

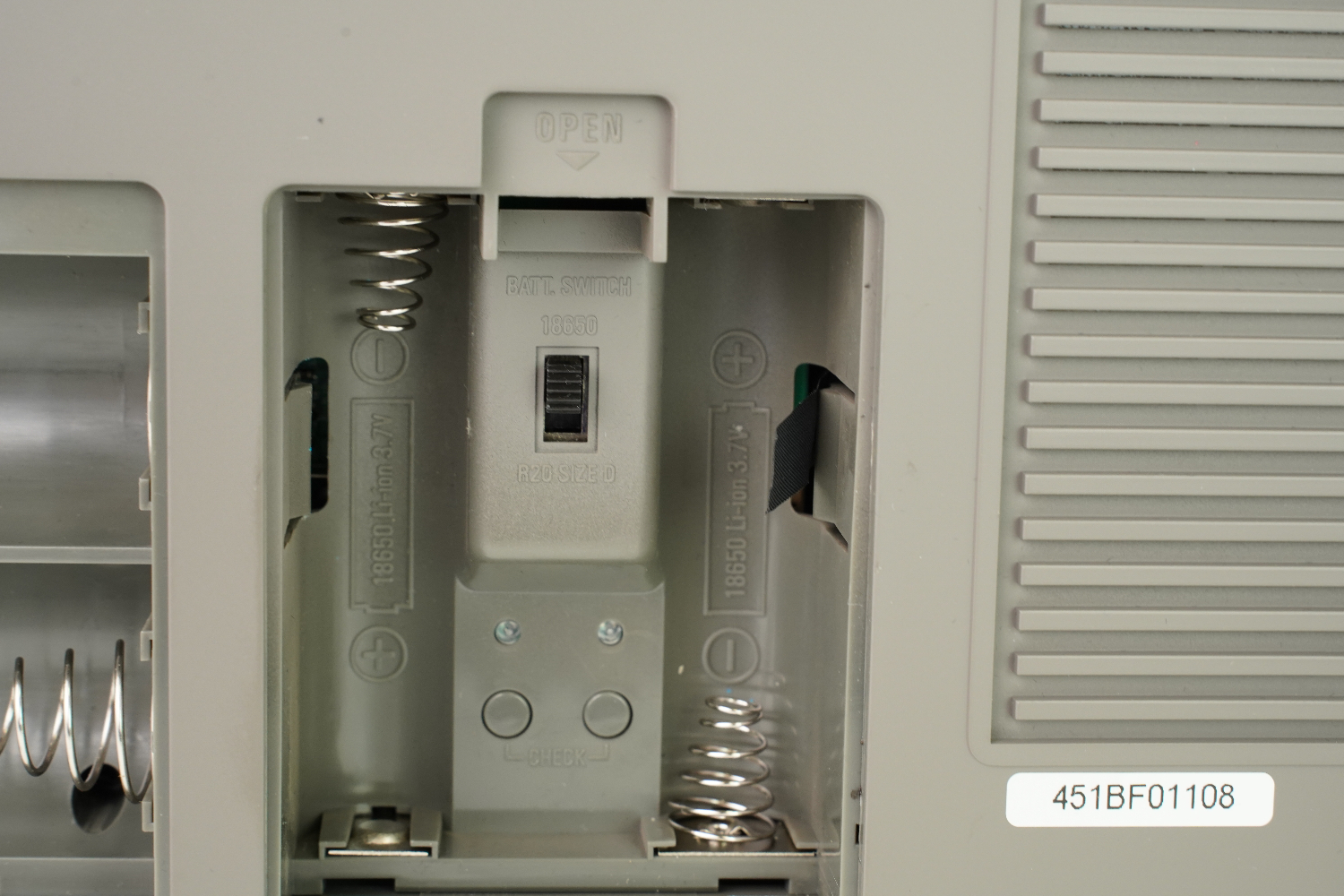

В отсеке для аккумуляторов 18650 имеется кнопка переключения питания. В верхнем положение питание идет через аккумуляторы 18650, а в нижнем положении - через 4 элемента питания типоразмера D. Под каждым элементом питания 18650 присутствует кнопка CHECK, требуется для понимания, есть ли контакт, видит ли радиоприемник аккумулятор. Если загорается красный светодиод при нажатии на кнопку CHECK, значит контакт есть.
